Sockets : ports d'entrée-sortie

Nécessaires pour l'interconnexion des nodes

Avant-propos

Refactoring

Avant de traiter les sockets, améliorez un peu le code à votre façon : chacun disposera les méthodes dans leurs classes comme bon lui semble, renommera certaines variables ou attributs, etc.
Il n'y a aucune obligation, sinon que l'aspect fonctionnel doit être conservé.

Voici quelques suggestions qui sont appliquées ici (voir la vidéo) :

Tester le projet pour vérifier que tout est conforme.
Renommer certains éléments : Clic-droit sur le nom du projet → menu contextuel > Replace in files…
- Remplacer gr_ par gr
Tester à nouveau : tout doit fonctionner.

Créer contexte de mise au point :

Ajouter le flag global ctrl_scene.py > DEBUG

Créer la méthode CtrlScene.no_compile() :

    def no_compile(self):   # ***** DEBUG ***** DEBUG ***** DEBUG ***** DEBUG ***** DEBUG *****
        """ - Les nodes sont créés par compilation dynamique, pour éviter un code conditionnel interminable.
            - Mais en cas d'erreur, on obtient le message laconique : 'Erreur de compilation.'
                |_ Aucune indication concernant cette erreur n'est affichée.
            - Pour pallier à cet inconvénient et pour pouvoir debugger :
                |_ Cette méthode crée un ou plusieurs nodes SANS la compilation dynamique.
                |_ Elle est une alternative à la méthode show_nodes() lorsque le flag DEBUG est levé.
                (Constante DEBUG au début du fichier, code appelant : méthode setup(), à la fin).
                |_ En cas d'erreur, celle-ci sera affichée normalement et pourra être corrigée.
        """
        from nodes.generateurs.signaux import Node
        Node(self, 'Node98', (-140, 0))
        from nodes.indicateurs.macd import Node
        Node(self, 'Node99', (10, 0))

Appel ternaire à la fin du setup() : Si DEBUG → no_compile() sinon show_nodes() :

        """ Affichage des nodes mémorisés dans les paramètres. """
        self.no_compile() if DEBUG else self.show_nodes()

Tester avec et sans DEBUG

Correction d'une erreur conceptuelle. Remplacer le setup() de CtrlNode par celui-ci.
CtrlNode.setup() :

    def setup(self, child_file):
        """ Code appelant : classe dérivée, on connait donc ses attributs, notamment width et height. """
        """ Paramètres. """
        self.o_params = Parameters(self)

        if self.pos != (0, 0):     # Nouveau node (node dropé).
            """ - Cas d'un nouveau node (dropé).
                - Son centre apparaît exactement à la position du curseur de la souris.
                - On mémorise son path et sa position. """
            self.pos = self.pos[0] - self.width // 2, self.pos[1] - self.height // 2
            path = 'nodes' + os.path.relpath(child_file).split('nodes')[1][:-3].replace(os.sep, '.')
            self.od_pkl.write([self.s_id, 'path'], path)
        else:
            self.pos = self.od_pkl.read([self.s_id, 'position'], (0, 0))

        self.o_grnode = UiNode(self)       # Gestion de l'UI (Interface utilisateur) : dessin couleurs, ...
        self.o_grnode.save_pos()   # Important ! à la fin (contient o_pkl.backup()).
        self.o_scene.o_grscene.addItem(self.o_grnode)     # Incorporation dans la scène.

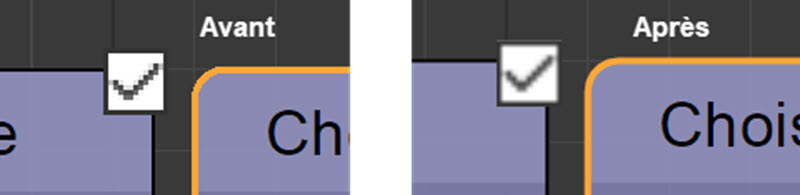

Amélioration du rendu graphique, lissage des traits.
UiView.init_ui() ajouter ce flag :

        """ Flags. """
        self.setRenderHints(QPainter.Antialiasing | QPainter.HighQualityAntialiasing |
                            QPainter.TextAntialiasing | QPainter.SmoothPixmapTransform)

Description

Code minimum pour afficher un socket dans un node :

Créer le fichier /pc/ui_socket.py :

from PyQt5.QtWidgets import QGraphicsItem
from PyQt5.QtCore import QRectF
import pyqtgraph as pg


class UiSocket(QGraphicsItem):
    def __init__(self, o_socket):
        super().__init__(parent=o_socket.o_node.o_grnode)   # Rattaché au node.
        self.o_socket = o_socket

    def boundingRect(self):
        """ Zône de cliquage carrée. """
        return QRectF(0, 40, 10, 10)

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        """ Pour activer cette méthode, l'instance doit être reliée à son parent (o_grnode), dans le super(). """
        painter.setBrush(pg.mkBrush(color='#ffff00'))
        painter.setPen(pg.mkPen(color='#ff0000', width=2.))
        painter.drawEllipse(-4, 40, 10, 10)

Créer le fichier /pc/ctrl_socket.py :

from ui_socket import UiSocket


class CtrlSocket:
    def __init__(self, o_node):
        self.o_node = o_node
        self.o_grsocket = None
        self.setup()

    def setup(self):
        self.o_grsocket = UiSocket(self)

Pour ajouter un socket aux nodes, ajouter ces lignes à la fin de CtrlNode.setup() :
```
        """ Sockets. """
        CtrlSocket(self)
```

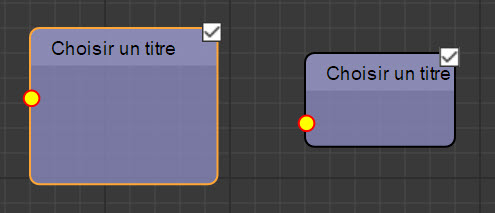

Lancer l'appli. Résultat :

Amélioration du résultat :

Le résultat obtenu n'a aucun sens, car on impose un seul socket à chaque node ; de plus il a été placé n'importe où.
L'intérêt de ce code "à minima" est pédagogique. Il vous montre le mécanisme d'affichage d'un widget dans son parent :
- Le widget est le socket, le parent est le node.
Pour le coding, on se placera en mode DEBUG.
On traitera entièrement le macd, car il nous faut un node qui aie des entrées et des sorties.
- Notre macd possède 1 entrée et 2 sorties.
Pour terminer, nous quitterons le mode DEBUG, et, pour chaque type de node, on attribuera spécifiquement ses entrées et ses sorties.

Plan du tuto :

La forme du node sera triangulaire et non ronde, la pointe du triangle indiquera le sens des signaux.

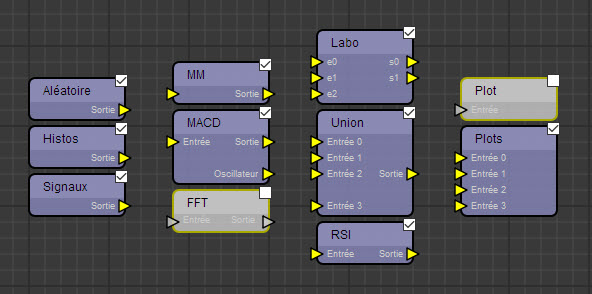

Chaque type de node doit avoir son propre nombre de sockets en entrée, son propre nombre de sockets en sortie.
Positionnement correct des sockets.
La hauteur du node sera automatiquement ajustée aux sockets.
Affichage des labels en face de chaque socket.
Sélection d'un node et affichage de ses paramètres, lorsqu'on clique sur un de ses sockets.

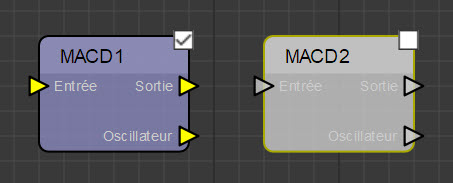

La couleur de fond dépend de l'état du node (on, off).
Ajout des dictionnaires de sockets à chaque type de node.

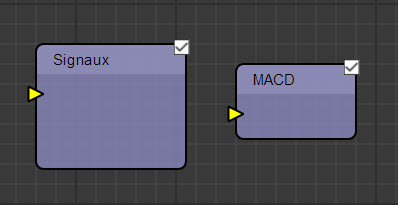

1 - Forme du node → un triangle :

Modifier l'init. UiSocket.__init__() :

    def __init__(self, o_socket):
        super().__init__(parent=o_socket.o_node.o_grnode)  # Rattaché au node.
        self.o_socket = o_socket
        self.mi_side = 6.   # Moitié du côté.
        self.mi_thick = .7  # Moitié de l'épaisseur de la bordure.
        self.triangle = self.get_triangle()
        self.init_ui()

Créer la méthode UiSocket.get_triangle() :

    def get_triangle(self):
        """ triangle = Polygone à 3 côtés. Retourne un QPolygonF. """
        # à coder ...

Pas de TDD, contrôle visuel.

Créer la méthode UiSocket.init_ui() :

    def init_ui(self):
        """ Position du socket par rapport à son parent 'o_grnode'. """
        self.setPos(0, 40)      # Valeurs provisoires.

Modifier la méthode UiSocket.boundingRect() :

    def boundingRect(self):
        """ Zône de cliquage carrée. Englobe le socket et sa bordure. """
        return QRectF(-self.mi_side - self.mi_thick / 2,
                      -self.mi_side - self.mi_thick / 2,
                      2 * self.mi_side + self.mi_thick / 2,
                      2 * self.mi_side + self.mi_thick / 2)

Modifier la méthode UiSocket.paint() :

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        """ Pour activer cette méthode, l'instance doit être reliée à son parent (o_grnode), dans le super(). """
        painter.setBrush(pg.mkBrush(color='#ffff00'))  # Fond provisoirement jaune.
        painter.setPen(QPen(Qt.black, 2*self.mi_thick, join=Qt.RoundJoin))       # Crayon noir, coins arrondis.
        painter.drawPolygon(self.triangle)

2 - Déclaration des sockets d'entrée et de sortie :

Déclarer 4 listes dans CtrlNode.__init__(), à la fin :

        """ Sockets. """
        self.ld_inputs = list()         # Liste de dictionnaires.
        self.ld_outputs = list()        # Liste de dictionnaires.
        self.lo_sockets_in = list()     # Liste d'objets 'sockets in'  instanciés.
        self.lo_sockets_out = list()    # Liste d'objets 'sockets out' instanciés.

Cas spécifique du macd, 1 entrée, 2sorties. macd.py > Node.setup() :

    def setup(self, child_file=__file__):
        """ Listes des dictionnaires de base attribués aux sockets. """
        self.ld_inputs = [{      # Liste de 1 dictionnaire.
            'label': 'Entrée',
            'label_pos': (6, -10)
        }]
        self.ld_outputs = [      # Liste de 2 dictionnaires.
            {
                'label': 'Sortie',
                'label_pos': (-38, -10)
            },
            'sep',          # Séparateur.
            {
                'label': 'Oscillateur',
                'label_pos': (-59, -10)
            }
        ]
        super().setup(child_file)

3 - Positionnement correct des sockets.

Instanciation des sockets dans CtrlNode.setup(), à la fin :

        """ Sockets. """
        for i, d_input in enumerate(self.ld_inputs):
            """ On complète les dictionnaires de base. """
            if isinstance(d_input, dict):           # Si ce n'est pas un dictionnaire, c'est un séparateur.
                d_input['id'] = True, self.id, i    # On ajoute l'identifiant. Tuple (in ?, id_node, num_socket)
                self.lo_sockets_in.append(CtrlSocket(self, d_input))    # Socket instancié et ajouté à la liste.
        for i, d_output in enumerate(self.ld_outputs):
            """ On complète les dictionnaires de base. """
            if isinstance(d_output, dict):          # Si ce n'est pas un dictionnaire, c'est un séparateur.
                d_output['id'] = False, self.id, i  # On ajoute l'identifiant. Tuple (in ?, id_node, num_socket)
                self.lo_sockets_out.append(CtrlSocket(self, d_output))  # Socket instancié et ajouté à la liste.

self.id est une propriété. On l'ajoute.
CtrlNode.id() :

    @property
    def id(self):
        """ Ex : 'Node 14' renvoie 14. """
        return int(self.s_id[4:])

De plus, on remarque le dictionnaire ajouté en argument à la classe CtrlSocket. Il faut donc l'ajouter dans son __init__().

Par conséquent, la méthode CtrlSocket.__init__() devient :

    def __init__(self, o_node, d_datas):
        self.o_node = o_node
        self.d_datas = d_datas              # clés : label, label_pos, id, is_input
        self.t_id = self.d_datas['id']      # (c'est une entrée: booléen, num_node: int, num_socket: int) <- tuple.
        self.b_input = self.t_id[0]
        self.o_grsocket = None
        self.setup()

On place le socket en bonne position (x, y) ⇒ Modification de UiSocket.init_ui() :

    def init_ui(self):
        """ Position du socket par rapport à son parent 'o_grnode'. """
        self.setPos(*self.o_socket.position)

Oui mais ... setPos a besoin du tuple o_socket.position, qui n'existe pas. C'est une @property. Créons-la.
CtrlSocket.position() :
```
    @property
    def position(self):
        """ Les positions sont optimisées pour une grille de maille 16. """
        # à coder ...
        return x, y
```
Par convention, les sockets d'entrée seront sur le bord gauche, ceux de sortie sur la bord droit.
Pour l'instant, 'Signaux' n'a pas de dictionnaires de sockets ⇒ Pas de sockets.

Pas de TDD, contrôle visuel.

4 - Hauteur automatique du node :

Au vu du résultat précédent, ajuster la hauteur des nodes est une nécessité.

Il faut la calculer dans le setup de CtrlNode.
Ajouter ces lignes dans CtrlNode.setup(), vers le début :

        """ Hauteur automatique du node : elle dépend du nombre de sockets en entrée ou en sortie (le plus grand).  """
        # à coder ...

Pas de TDD : contrôle visuel.

5 - Affichage des labels :

Chaque socket a un label (ou une chaîne vide en cas d'évidence).

Ajouter les codes d'affichage et de positionnement du label.
Modification de UiSocket.init_ui() :

    def init_ui(self):
        """ Position du socket par rapport à son parent 'o_grnode'. """
        self.setPos(*self.o_socket.position)

        """ Label. """
        self.label_item = QGraphicsTextItem(self)
        self.label_item.setDefaultTextColor(pg.mkColor('#ccc'))  # Gris clair
        self.label_item.setFont(QFont('Arial', 7))
        self.label_item.setPlainText(self.o_socket.label)

        """ Position du label par rapport au socket. """
        self.label_item.setPos(*self.o_socket.t_label_pos)

Ajouter la déclaration self.label_item = None dans __init__().

Oui mais ... les datas nécessaires, fournis par o_socket, n'existent pas (label et t_label_pos). Créons-les.
Modification de CtrlSocket.__init__() :

    def __init__(self, o_node, d_datas):
        self.o_node = o_node
        self.d_datas = d_datas      # clés : label, label_pos, id, is_input
        self.t_id = self.d_datas['id']      # (c'est une entrée: booléen, num_node: int, num_socket: int) <- tuple.
        self.b_input = self.t_id[0]
        self.label = self.d_datas['label']
        self.t_label_pos = self.d_datas['label_pos']
        self.o_grsocket = None
        self.setup()

Modifiez la police, la taille, la couleur, la position, ... à votre convenance.

6 - Sélection d'un node et affichage de ses paramètres, lorsqu'on clique sur l'un de ses sockets :

Il y a 2 choses à faire pour réaliser celà :

Autoriser la sélection et le survol d'un socket, par flags dans UiSocket.
La méthode show_params() de CtrlScene concerne tous les widgets de la scène.
Elle doit être capable de reconnaître le type de widget sur lequel on a cliqué.
Si c'est un socket, on remonte dans ses ancêtres jusqu'à trouver le node auquel il est rattaché :
- o_grsocket → o_socket → o_node

Flags dans UiSocket.init_ui(), à la fin :

        """ Flags. """
        self.setFlag(QGraphicsItem.ItemIsSelectable)
        self.setAcceptHoverEvents(True)

Modification de CtrlScene.show_params() :

    def show_params(self):
        """
        Si aucun élément du graphe n'est sélectionné, affiche les paramètres de la vue.
        Si un seul élément est sélectionné :
            - Si node : affiche ses paramètres.
            - Si socket : affiche les paramètres de son node.
        Si plusieurs éléménts sont sélectionnés, affiche une image 'multi-sélection'.
        :return: NA
        """
        l_selected = self.o_grscene.selectedItems()
        nb_selected = len(l_selected)

        if nb_selected == 0:
            self.o_params.show_params()
        elif nb_selected == 1:
            if l_selected[0].__class__.__name__ == 'UiNode':
                """ l_selected[0] est un o_grnode. """
                o_node = l_selected[0].o_node
            elif l_selected[0].__class__.__name__ == 'UiSocket':
                """ l_selected[0] est un o_grsocket. """
                o_node = l_selected[0].o_socket.o_node
                o_node.o_grnode.setSelected(True)       # Sélection du node.
            else:
                return
            o_node.o_params.show_params()
        else:   # > 1
            self.o_params.show_params(b_multi=True)

7 - Couleur de fond, ON ou OFF :

Créer la propriété UiSocket.state_brush() :

    @property
    def state_brush(self):
        """ Couleur de fond : jaune ou gris. """
        color = '#ff0' if self.o_socket.o_node.b_on else self.o_socket.o_node.d_display['col_brush']['off']
        return pg.mkBrush(color)

Remplacer la couleur jaune 'en dur' par state_brush, dans UiSocket.paint() :

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        """ Pour activer cette méthode, l'instance doit être reliée à son parent (o_grnode), dans le super(). """
        painter.setPen(QPen(Qt.black, 2*self.mi_thick, join=Qt.RoundJoin))  # Crayon noir.
        painter.setBrush(self.state_brush)      # Jaune ou gris.
        painter.drawPolygon(self.triangle)

Évidemment, vous choisirez une couleur à votre convenance à la place du jaune.

8 - Ajout des dictionnaires de sockets à chaque type de node :

Retirer le mode debug → DEBUG = False

Pour chaque type de node, insérer les dictionnaires dans la méthode Node.setup(), avant super().setup(child_file).
Modifiez les libellés, les positions, les séparateurs à votre convenance.

afficheurs.plot.py :

        self.ld_inputs = [{      # Liste de 1 dictionnaire.
            'label': 'Entrée',
            'label_pos': (6, -10)
        }]

afficheurs.plots.py :

        self.ld_inputs = [     # Liste de 4 dictionnaires.
            {
                'label': 'Entrée 0',
                'label_pos': (6, -10)
            },
            {
                'label': 'Entrée 1',
                'label_pos': (6, -10)
            },
            {
                'label': 'Entrée 2',
                'label_pos': (6, -10)
            },
            {
                'label': 'Entrée 3',
                'label_pos': (6, -10)
            }
        ]

generateurs.aleatoire.py :

        self.ld_outputs = [{
            'label': 'Sortie',
            'label_pos': (-38, -10)
        }]

generateurs.histos.py :

        self.ld_outputs = [{
            'label': 'Sortie',
            'label_pos': (-38, -10)
        }]

generateurs.signaux.py :

        self.ld_outputs = [{
            'label': 'Sortie',
            'label_pos': (-38, -10)
        }]

indicateurs.moy_mobiles.py :

        self.ld_inputs = [{
            'label': 'Entrée',
            'label_pos': (6, -10)
        }]
        self.ld_outputs = [{
            'label': 'Sortie',
            'label_pos': (-38, -10)
        }]

operateurs.fft.py :

        self.ld_inputs = [{
            'label': 'Entrée',
            'label_pos': (6, -12)
        }]
        self.ld_outputs = [{
            'label': 'Sortie',
            'label_pos': (-42, -12)
        }]

operateurs.labo.py :

        self.ld_inputs = [
            {
                'label': 'e0',
                'label_pos': (6, -10)
            },
            {
                'label': 'e1',
                'label_pos': (6, -10)
            },
            {
                'label': 'e2',
                'label_pos': (6, -10)
            },
        ]
        self.ld_outputs = [
            {
                'label': 's0',
                'label_pos': (-28, -10)
            },
            {
                'label': 's1',
                'label_pos': (-28, -10)
            },
        ]

operateurs.union.py :

        self.ld_inputs = [
            {
                'label': 'Entrée 0',
                'label_pos': (6, -10)
            },
            {
                'label': 'Entrée 1',
                'label_pos': (6, -10)
            },
            {
                'label': 'Entrée 2',
                'label_pos': (6, -10)
            },
            'sep',
            {
                'label': 'Entrée 3',
                'label_pos': (6, -10)
            },
        ]
        self.ld_outputs = [
            'sep',
            'sep',
            {
                'label': 'Sortie',
                'label_pos': (-38, -10)
            },
        ]

oscillateurs.rsi.py :

        self.ld_inputs = [{
            'label': 'Entrée',
            'label_pos': (6, -10)
        }]
        self.ld_outputs = [{
            'label': 'Sortie',
            'label_pos': (-38, -10)
        }]

Vérification

Snippets

Essayez de résoudre cette fonctionnalité par vous-même.
Consultez les réponses (snippets) seulement si vous n'avez pas trop de temps.

Les sockets

Bonjour les codeurs !

Commentaires & questions

Laissez vos commentaires et vos questions sur Youtube !
