Avant-propos

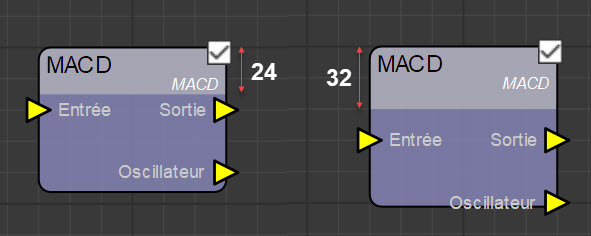

• La hauteur du titre est fixée à 24 par défaut, dans CtrlNode.d_display(), clé h_title.
• Si l'on désire aérer un plus le titre en passant la valeur à 32 par exemple, on observe le défaut suivant :

Petite erreur d'arithmétique.

• Si vous désirez corriger ce défaut afin que la hauteur du node s'adapte automatiquement, il faut intervenir en 3 endroits :
  • CtrlSocket.position() :

        @property
        def position(self):
            """ Les positions sont optimisées pour une grille de maille 16. """
            h_title = self.o_node.d_display['geometry']['h_title']
            first_y = 16*(1+(h_title+4)//16)   # Multiple de 16
            place_y = self.t_id[2]
            y = first_y + place_y * 16
            x = 0 if self.b_input else self.o_node.width
            return x, y




  • CtrlNode.setup() :

        def setup(self, child_file):
            """ Code appelant : classe dérivée, on connait donc ses attributs. """
            """ Paramètres. """
            self.o_params = Parameters(self)

            """ Hauteur automatique du node : elle dépend du nombre de sockets en entrée ou en sortie (le plus grand).  """
            nb_sockets_max = max(len(self.ld_inputs), len(self.ld_outputs))   # En fait : Sockets + séparateurs.
            h_title = self.d_display['geometry']['h_title']
            first_y = 16*(1+(h_title+4)//16)    # Multiple de 16.
            self.height = first_y + nb_sockets_max * 16 - 4

            """ Nouveau node par drag & drop. """
            if self.pos != (0, 0):     # Nouveau node (node dropé).
                """ - Cas d'un nouveau node (dropé).
                    - Son centre apparaît exactement à la position du curseur de la souris.
                    - On mémorise son path et sa position. """
                self.pos = self.pos[0] - self.width // 2, self.pos[1] - self.height // 2
                path = 'nodes' + os.path.relpath(child_file).split('nodes')[1][:-3].replace(os.sep, '.')
                self.od_pkl.write([self.s_id, 'path'], path)
            else:
                self.pos = self.od_pkl.read([self.s_id, 'position'], (0, 0))

            """ Instanciation de l'UI. """
            self.o_grnode = UiNode(self)        # Gestion de l'UI (Interface utilisateur) : dessin couleurs, ...
            self.o_grnode.save_pos()            # Important ! à la fin (contient o_pkl.backup()).
            self.o_scene.o_grscene.addItem(self.o_grnode)     # Incorporation dans la scène.

            """ Sockets. """
            for i, d_input in enumerate(self.ld_inputs):
                """ On complète les dictionnaires de base. """
                if isinstance(d_input, dict):           # Si ce n'est pas un dictionnaire, c'est un séparateur.
                    d_input['id'] = True, self.id, i    # On ajoute l'identifiant. Tuple (in ?, id_node, num_socket)
                    self.lo_sockets_in.append(CtrlSocket(self, d_input))    # Socket instancié et ajouté à la liste.
                else:
                    """ Permet d'éviter les erreurs d'indice. """
                    self.lo_sockets_in.append('sep')    # Séparateur.
            for i, d_output in enumerate(self.ld_outputs):
                """ On complète les dictionnaires de base. """
                if isinstance(d_output, dict):          # Si ce n'est pas un dictionnaire, c'est un séparateur.
                    d_output['id'] = False, self.id, i  # On ajoute l'identifiant. Tuple (in ?, id_node, num_socket)
                    self.lo_sockets_out.append(CtrlSocket(self, d_output))  # Socket instancié et ajouté à la liste.
                else:
                    self.lo_sockets_out.append('sep')    # Séparateur.




  • UiNode.init_ui() :

        def init_ui(self):
            """ Paramètres. """
            h_title, n_round = self.o_node.d_display['geometry']['h_title'], self.o_node.d_display['geometry']['round']

            """ Position. """
            self.setPos(*self.o_node.pos)

            """ Fond du titre. """
            geometry = (0, 0, self.o_node.width, h_title, n_round, n_round)
            self.path_title.setFillRule(Qt.WindingFill)
            self.path_title.addRoundedRect(*geometry)
            self.path_title.addRect(0, h_title - n_round, self.o_node.width, n_round)
            # |_ Enlève les arrondis du bas du titre, pour éviter un effet disgracieux (Commenter cette ligne pour le voir)

            """ Texte du titre. """
            self.title_item.setFont(QFont('Arial', 9))  # Police et taille
            y = 0 if self.o_node.type == '' else -3
            self.title_item.setPos(0, y)
            self.set_title()

            """ Texte du type. """
            self.type_item.setFont(QFont('Arial', 6, italic=True))  # Police et taille
            self.type_item.setDefaultTextColor(Qt.white)
            self.type_item.setPlainText(self.o_node.type)
            x = self.o_node.width - self.type_item.boundingRect().width()
            self.type_item.setPos(x, h_title-14)

            """ Dessin du node : rectangle aux coins arrondis. """
            self.path_outline.addRoundedRect(0, 0, self.o_node.width, self.o_node.height, n_round, n_round)

            """ On / Off """
            QGraphicsProxyWidget(self).setWidget(self.on_off)
            self.on_off.move(self.o_node.width-10, -4)
            self.on_off.setChecked(self.o_node.b_chk)

            """ Flags. """
            self.setFlag(QGraphicsItem.ItemIsMovable)       # Peut être déplacé.
            self.setFlag(QGraphicsItem.ItemIsSelectable)    # Peut être sélectionné.
            self.setAcceptHoverEvents(True)                 # Accepte le survol.
            self.setToolTip(f"{self.o_node.get_param('Titre du node', 'Le titre')}\n{self.o_node.pos}")

            """ Événements. """
            self.on_off.stateChanged.connect(self.o_node.set_checked)




Description

Création d'un edge :

1. Bouton gauche de la souris appuyé sur un socket de sortie.
2. Drag : déplacer la souris en gardant son bouton appuyé.
3. Drop : relâcher le bouton sur un socket d'entrée d'un autre node.

Dynamique de la construction d'un edge :

• Un lien (edge ou arête) est caractérisé par ses 2 extrémités : from et to.
  • Le from est un socket_out du node_from.
  • Le to est un socket_in du node_to.
• Or, pendant la construction (pendant le drag), seule la partie from est connue.
  • La partie to est provisoirement remplacée par un QPointF à la position de la souris.
  • On construit alors un "demi-edge" ayant pour extémités la position du from et le to.

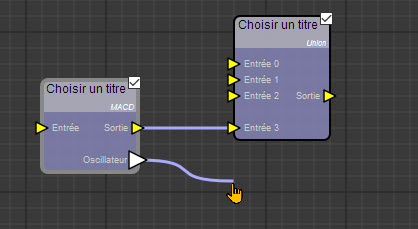

  • Pendant le drag, l'extrémité to du demi-edge suit le mouvement de la souris.
• Lors du drop réussi, on connait le socket d'arrivée : Le demi-edge devient un edge copmplet, en donnant à to sa vraie valeur.

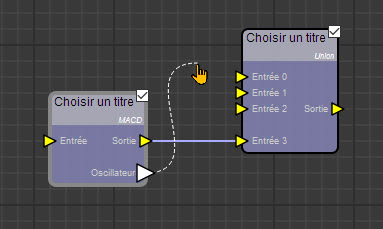

• Si le drop est en échec, c'est à dire hors d'un socket valide, On supprime le demi-edge.

1. Refactoring.
2. Suppression de nodes et d'edges.

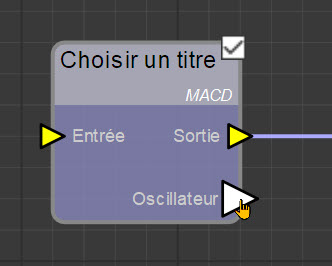

3. Survol d'un socket de sortie : changement de sa couleur et de sa taille, indiquant que l'on peut commencer le drag.

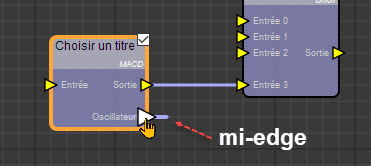

4. Bouton gauche de la souris, appuyé sur un socket de sortie : Création d'un "mi-edge".
5. Drop hors d'un socket d'entrée : reset.
6. Drag : déplacement de la souris, bouton gauche appuyé.

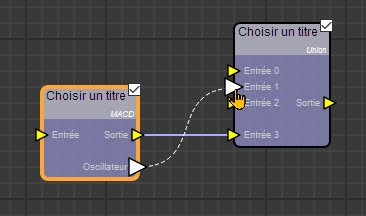

7. Survol pendant le drag d'un socket d'entrée valide : changement de sa couleur et de sa taille.

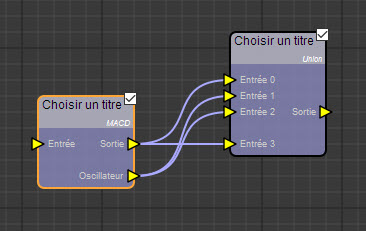

8. Drop sur un socket d'entrée valide : validation, enregistrement, reset.
9. Backup et contraintes technologiques.

Retour au plan

• Modification du tuple CtrlSocket.t_id : il contient désormais 2 valeurs au lieu de 3. Cela permet de simplifier le code lors du traitement des edges.
• Les méthodes modifiées sont :
  CtrlSocket.__init__() :

      def __init__(self, o_node, d_datas):
          self.o_node = o_node
          self.d_datas = d_datas                  # Dictionnaire. clés : label, label_pos, id, is_input
          self.t_id = self.d_datas['id'][1:]      # (id_node: int, num_socket: int) <- tuple.
          self.b_input = self.d_datas['id'][0]
          self.label = self.d_datas['label']
          self.t_label_pos = self.d_datas['label_pos']
          self.o_grsocket = None
          self.setup()



  CtrlSocket.position() :

      @property
      def position(self):
          """ Les positions sont optimisées pour une grille de maille 16. """
          h_title = self.o_node.d_display['geometry']['h_title']
          first_y = 16*(1+(h_title+4)//16)   # Multiple de 16
          place_y = self.t_id[1]
          y = first_y + place_y * 16
          x = 0 if self.b_input else self.o_node.width
          return x, y


Retour au plan

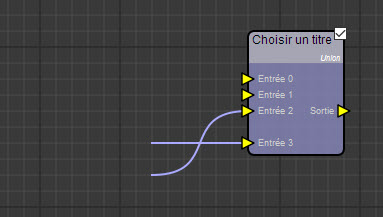

Si l'on supprime un node, dans l'état actuel du code, on obtient ceci :

• Nous voyons qu'on aurait dû supprimer ses edges au préalable.
• Par conséquent, nous allons augmenter la méthode CtrlScene.delete_items(), qui pour l'instant ne traite que la suppression des nodes.
• Algorithme :
  • Sélection d'éléments dans la scène.
  • Appui sur la touche Suppr.
  • Création de 2 listes sans doublons des nodes et des edges sélectionnés.
  • Ajout d'edges non sélectionnés accrochés aux nodes sélectionnés.
  • Après confirmation :
    1. Suppressions des edges.
    2. Suppressions des nodes.
    3. Mise à jour du dictionnaire global od_pkl.
    4. Enregistrement dans le fichier pkl.
    5. Affichage des paramètres de la scène.
• La méthode CtrlScene.delete_items() devient :

      def delete_items(self):
          """ Les items sont les nodes, les liens et autres widgets de la scène. """
          selected = self.o_grscene.selectedItems()
          l_grnodes, s_gredges = list(), set()    # Le set permet d'éviter les doublons.
          for sel in selected:
              if sel.__class__.__name__ == 'UiNode':
                  l_grnodes.append(sel)
              elif sel.__class__.__name__ == 'UiEdge':
                  s_gredges.add(sel)

          """ On ajoute à s_gredges les edges accrochés aux nodes sélectionnés. """
          for grnode in l_grnodes:
              for o_socket in grnode.o_node.lo_sockets_in + grnode.o_node.lo_sockets_out:
                  if o_socket.__class__.__name__ == 'CtrlSocket':
                      s_gredges.update(o_socket.get_gredges())

          """ On fait les comptes. """
          nb_nodes = len(l_grnodes)
          nb_edges = len(s_gredges)
          if nb_nodes + nb_edges == 0:
              return

          """ Construction du message. """
          s_nodes = f'{nb_nodes} node' + ('s' if nb_nodes > 1 else '') if nb_nodes > 0 else ''
          s_edges = f'{nb_edges} edge' + ('s' if nb_edges > 1 else '') if nb_edges > 0 else ''
          s_and = '' if nb_nodes * nb_edges == 0 else ' et '
          msg = f"Vous êtes sur le point de supprimer {s_nodes}{s_and}{s_edges}.\nAcceptez-vous ?"
          if ut.msg_yesno('Confirmation', msg, self):
              """ Suppression des edges (et mise à jour du super-dictionnaire pkl). """
              for gredge in s_gredges:
                  self.o_grscene.removeItem(gredge)
              self.save_edges()

              """ Suppression des nodes (et mise à jour du super-dictionnaire pkl). """
              for o_grnode in l_grnodes:
                  self.remove_node(o_grnode)

              """ Enregistrement pkl. """
              self.o_pkl.backup()

              """ Affichage des paramètres de la scène. """
              self.show_params()




• Oui mais ... on utilise la méthode get_gredges() qui n'existe pas. On la créé.
  CtrlSocket.get_gredges() :

      def get_gredges(self):
          """ Retourne un set contenant tous les gredges connectés à ce socket.
          Remarque :
              - Un socket d'entrée peut être connecté à 0 ou 1 edge.
              - Un socket de sortie peut être connecté à 0, 1 ou plusieurs edges.
          """
          s_gredges = set()

          # à coder ... (servez-vous du TDD).

          return s_gredges




• Oui mais ... on utilise aussi la méthode save_edges() qui n'existe pas. On la crée.
  CtrlScene.save_edges() :

      def save_edges(self):
          """ Mise à jour de la clé 'edges' du super-dictionnaire pkl. """
          # à coder ... (servez-vous du TDD).




• Oui mais ... il est conseillé, dans save_edges(), d'utiliser une méthode que nous nommerons get_tid(), mais qui n'existe pas. On la crée.
  CtrlEdge.get_tid() :

      def get_tid(self):
          """ Renvoie un tuple de tuples. Exemple : (90, 0), (91, 4) """
          # à coder ... (servez-vous du TDD).




Retour au plan

• Pour indiquer que l'on peut commencer la création d'un edge par drag & drop, on met en évidence le socket de sortie survolé.
• Gestion du survol, dans UiSocket : surcharge des méthodes hoverEnterEvent() et hoverLeaveEvent().
  UiSocket.hoverEnterEvent() et UiSocket.hoverLeaveEvent() :

      def hoverEnterEvent(self, event):
          """ Entrée en survol du edge. Le dessin triangulaire du socket augmente de taille et change de couleur. """
          self.b_hover = True
          if not self.o_socket.b_input:
              self.triangle = self.get_triangle()
              self.update()   # Rafraîchit l'affichage

      def hoverLeaveEvent(self, event):
          """ Sortie du survol. Le dessin triangulaire du socket retrouve son état normal. """
          self.b_hover = False
          if not self.o_socket.b_input:
              self.triangle = self.get_triangle()
              self.update()




• Oui mais ... l'attribut b_hover doit être déclaré dans __init__(), avant l'appel à get_triangle().
• UiSocket.__init__() :

      def __init__(self, o_socket):
          super().__init__(parent=o_socket.o_node.o_grnode)  # Rattaché au node.
          self.o_socket = o_socket
          self.mi_side = 6.   # Moitié du côté.
          self.mi_thick = .7  # Moitié de l'épaisseur de la bordure.
          self.b_hover = False
          self.label_item = None
          self.triangle = self.get_triangle()
          self.init_ui()




• Oui mais ... la méthode get_triangle() doit être modifiée pour appliquer sa nouvelle taille au socket.
  UiSocket.get_triangle() :

      def get_triangle(self):
          """ triangle = Polygone à 3 côtés. Retourne un QPolygonF. """
          mi_side = 1.5 * self.mi_side if self.b_hover else self.mi_side
          p1, p2, p3 = (-mi_side, -mi_side), (-mi_side, mi_side), (mi_side, 0)
          return QPolygonF([QPointF(*p1), QPointF(*p2), QPointF(*p3)])




• Oui mais ... la propriété state_brush() doit également être modifiée pour appliquer sa nouvelle couleur de fond au socket.
  UiSocket.state_brush() :

      @property
      def state_brush(self):
          """ Couleur de fond : jaune (on), gris (off), ou blanc (survol). """
          color = '#ff0' if self.o_socket.o_node.b_on else self.o_socket.o_node.d_display['col_brush']['off']
          color = '#fff' if self.b_hover else color
          return pg.mkBrush(color)




• Vérification : Seuls les sockets de sortie réagissent au survol.

Socket de sortie agrandi. Couleur de fond : blanche.

Retour au plan

• Au démarrage, la création des edges a lieu dans la méthode CtrlScene.show_edges().
• Pour l'instanciation, les 2 sockets aux extrémités sont nécessaires : o_socket_out et o_socket_in.
• En appuyant sur le bouton gauche de la souris lorsque celle-ci survole un socket de sortie, on commence la création d'un edge.
• Or, lorsqu'on commence la création d'un edge, seul le socket o_socket_out est connu.
• On a alors un "demi-edge" puisqu'il n'est qu'à moitié défini.
• Pour l'afficher, on a besoin des coordonnées de 2 points : départ et arrivée.

• Par conséquent, lors d'un démarrage normal :
  • Point de départ = position de o_socket_out.
  • Point d'arrivée = position de o_socket_in.
• Lors de la création par drag & drop :
  • Point de départ = position de o_socket_out.
  • Point de d'arrivée = position du curseur de la souris, mobile.

Création du mi-edge

• Appel de la méthode start_edge() lorsqu'on appuie sur le bouton gauche de la souris.
  Modifier UiView.mousePressEvent() comme ceci :

      def mousePressEvent(self, ev):
          if ev.button() in [Qt.RightButton, Qt.MiddleButton]:
              """ Molette ou bouton droit appuyé. """
              self.right_button_pressed(ev)
          if ev.button() == Qt.LeftButton:
              self.start_edge(ev)
          super().mousePressEvent(ev)




• La méthode start_edge() est appelée, oui mais ... celle-ci n'existe pas. Créons la.
  UiView.start_edge() :

      def start_edge(self, ev):
          """ Récupération, dans la scène, de l'item sous la souris. """
          gr_item = self.itemAt(ev.pos())
          if gr_item.__class__.__name__ == 'UiSocket' and not gr_item.o_socket.b_input:
              """ Il s'agit bien d'un socket de sortie. """
              self.o_mid_edge = CtrlEdge(self.o_scene, gr_item.o_socket, self.mapToScene(ev.pos()))


  (Importer CtrlEdge). Si l'item sous la souris n'est pas un socket de sortie, on ne fait rien.


• Oui mais ... l'attribut o_mid_edge n'existe pas. Créons-le.
  Lignes à ajouter à UiView.__init__() :

          """ Construction d'un edge. """
          self.o_mid_edge = None      # Instance de CtrlEdge en construction.




• Oui mais ... 2 remarques très importantes :
  • L'instanciation de CtrlEdge a besoin de 4 arguments, ici, dans start_edge(), on n'en passe que 3.
  • Les 2 derniers devraient être des sockets (out et in). Ici on a un o_socket_out et un QPointF.
• Par conséquent il va falloir faire du refactoring avant de poursuivre.

Refactoring

• Remplacer les 2 dernières lignes de CtrlScene.show_edges() :

              """ 7) Ici tout est ok : les 2 nodes existent, les sockets aussi et ce ne sont pas des séparateurs. """
              CtrlEdge(self, o_socket_out, o_socket_in)


  Suppression d'un argument dans l'instanciation de CtrlEdge.

• Simplification de CtrlEdge.__init__() :

      def __init__(self, o_scene, o_socket_out, o_socket_in):
          """
          :param o_scene: objet CtrlScene
          :param o_socket_out: objet CtrlSocket
          :param o_socket_in: objet CtrlSocket ou QPointF
          """
          self.o_scene = o_scene
          self.o_gredge = None
          self.o_socket_out = o_socket_out
          self.o_socket_in = o_socket_in
          self.setup()


  Les attributs t_id, o_node_from, o_node_to ont été supprimés, car ils peuvent être déduits.


• Effectivement, le paramètre t_id a été supprimé. Oui mais... on en a besoin dans UiEdge.init_ui() pour afficher le tooltip.
• Par conséquent :
  • Modifier UiEdge.init_ui() :

        def init_ui(self):
            self.setZValue(-1)     # Sous le socket.
            if self.o_edge.o_socket_in.__class__.__name__ == 'CtrlSocket':
                self.setToolTip(f'{self.o_edge.o_socket_out.t_id} → {self.o_edge.o_socket_in.t_id}')

            """ Flags. """
            self.setAcceptHoverEvents(True)
            self.setFlag(QGraphicsPathItem.ItemIsSelectable)




• La propriété qui permet de calculer la position des 2 extrémités doit donc être réécrite.
• CtrlEdge.end_points() :

      @property
      def end_points(self):
          """ - Renvoie un tuple : les points de départ et d'arrivée.
              - Les coordonnées d'un socket sont relatives à celles de son node.
              - Il faut donc les additionner pour obtenir les coordonnées absolues."""
          """ Point de départ. """
          pos_node_from = self.o_socket_out.o_node.o_grnode.pos()     # type QPointF
          pos_socket_out = self.o_socket_out.o_grsocket.pos()         # type QPointF

          """ Point d'arrivée. """
          if self.o_socket_in.__class__.__name__ == 'QPointF':
              """ Edge en construction : pos_to = position de la souris. """
              pos_to = self.o_socket_in                               # type QPointF
          else:
              pos_node_to = self.o_socket_in.o_node.o_grnode.pos()    # type QPointF
              pos_socket_in = self.o_socket_in.o_grsocket.pos()       # type QPointF
              pos_to = pos_node_to + pos_socket_in

          """ Les QPointF peuvent s'additionner. """
          return pos_node_from + pos_socket_out, pos_to    # Tuple.


• Il apparaît donc un mi-edge, dont les points de départ et d'arrivée sonr pratiquement confondus.

Retour au plan

• Lors d'un appui sur le bouton gauche de la souris, on appelle la méthode start_edge().
• On devra donc faire un reset lors du relâchement. La méthode de relâchement doit donc être complétée.
  UiView.mouseReleaseEvent() :

      def mouseReleaseEvent(self, ev):
          if ev.button() in [Qt.RightButton, Qt.MiddleButton]:
              """ Molette ou bouton droit relâché. """
              self.right_button_released(ev)
          elif ev.button() == Qt.LeftButton:
              """ Affichage des paramètres retardé pour laisser le temps à l'UI de s'actualiser. """
              self.dt.delay(self.o_scene.show_params)
              self.stop_edge(ev)

          super().mouseReleaseEvent(ev)





• Oui mais ... ce code appelle la méthode stop_edge() qui n'existe pas. Créons-la.
  UiView.stop_edge() :

      def stop_edge(self, ev):
          if self.o_mid_edge.__class__.__name__ == 'CtrlEdge':
              """ Reset. """
              self.o_scene.o_grscene.removeItem(self.o_mid_edge.o_gredge)
              self.o_mid_edge = None


  Reset = Suppression de l'affichage + destruction de l'objet o_mid_edge.

Retour au plan

• L'événement de déplacement appelle la méthode mouseMoveEvent(). Nous allons la surcharger.
  UiView.mouseMoveEvent() :

      def mouseMoveEvent(self, ev):
          if self.o_mid_edge.__class__.__name__ == 'CtrlEdge':
              """ Edge en cours de construction. """
              self.o_mid_edge.o_socket_in = self.mapToScene(ev.pos())     # Position de la souris
              self.o_mid_edge.o_gredge.update()                           # Rafraîchissement de l'affichage.
          super().mouseMoveEvent(ev)




• Celle-ci modifie en permanence l'attribut CtrlEdge.o_socket_in, qui, rappeleons-le n'est pas un socket mais un QPointF.
• L'affichage est rafraîchi au fur et à mesure.

• Pour mettre en évidence la phase de construction, nous allons changer la couleur, l'épaisseur et le style du tracé.
  Nous allons réécrire la propriété qui définit cela → UiEdge.state_pen() :

      @property
      def state_pen(self):
          """ Couleur, épaisseur, style : Choix en fonction d'événements. """
          b_building = self.o_edge.o_socket_in.__class__.__name__ == 'QPointF'    # Edge en construction.
          color = '#faa' if self.isSelected() else '#aaf'
          color = '#ffa' if self.b_hover else color
          color = Qt.white if b_building else color
          line_type = Qt.DashLine if b_building else Qt.SolidLine
          line_width = 1 if b_building else 2
          return QPen(QColor(color), line_width, line_type)


Importer Qt, modifier les valeur à votre convenance.

Les valeurs choisies sont : blanc, pointillés, épaisseur 1.

Retour au plan

• Nous allons mettre en évidence l'élément survolé valide, pour indiquer qu'il accepte le drop.
• Les conditions de validité sont :
  1. L'edge est en cours de construction.
  2. L'élément survolé est un socket d'entrée.
  3. Les nodes de départ et d'arrivée sont différents.
• Nous allons pour cela compléter la méthode mouseMoveEvent().
  UiView.mouseMoveEvent() :

      def mouseMoveEvent(self, ev):
          if self.o_mid_edge.__class__.__name__ == 'CtrlEdge':
              if self.is_dropable(ev):
                  self.normal_size_sockets()  # Retour à l'état normal de tous les sockets.
                  """ Changement d'état du socket survolé : couleur et taille. """
                  gr_item = self.itemAt(ev.pos())
                  gr_item.b_hover = True
                  gr_item.triangle = gr_item.get_triangle()
                  gr_item.update()
              """ Edge en cours de construction. """
              self.o_mid_edge.o_socket_in = self.mapToScene(ev.pos())     # Position de la souris
              self.o_mid_edge.o_gredge.update()                           # Rafraîchissement de l'affichage.
          super().mouseMoveEvent(ev)




• Oui mais ... ce code appelle la méthode is_dropable() qui n'existe pas.Créons-la.
• UiView.is_dropable() :

      def is_dropable(self, ev):
          gr_item = self.itemAt(ev.pos())
          if gr_item.__class__.__name__ == 'UiSocket':
              """ ... L'élément survolé est un socket ... """
              if gr_item.o_socket.b_input:
                  """ ... ET c'est un socket d'entrée ... """
                  if gr_item.o_socket.o_node != self.o_mid_edge.o_socket_out.o_node:
                      """ ... ET les nodes de départ et d'arrivée sont différents. """
                      return True
          return False




• Oui mais ... il appelle aussi la méthode normal_size_sockets() qui n'existe pas. Créons-la.
  UiView.normal_size_sockets() :

      def normal_size_sockets(self):
          """ Retour à l'état normal de tous les sockets d'entrée. """
          l_grsockets_in = self.o_scene.get_grsockets()[0]
          for o_grsocket in l_grsockets_in:
              o_grsocket.b_hover = False
              o_grsocket.triangle = o_grsocket.get_triangle()
              o_grsocket.update()




• Oui mais ... la récupération des sockets est confiée à la méthode get_grsockets() qui n'existe pas. Créons-la.
  CtrlScene.get_grsockets() :

      def get_grsockets(self):
          """ Renvoie 2 listes : l_grsockets_in et l_grsockets_out. """
          l_grsockets_in, l_grsockets_out = list(), list()

          # à coder ...  (servez-vous du TDD).

          return l_grsockets_in, l_grsockets_out




Drag en cours : l'entrée1 accepte le drop.

Retour au plan

• Pendant le drag, le socket d'arrivée est inconnu.
• Lors du drop sur un socket valide, le socket d'arrivée est connu.
• Nous pouvons alors créer un edge et supprimer le mi-edge qui ne sert plus.
• Nous devons compléter la méthode stop_edge() créée précédemment et appelée lors du relâchement du bouton de la souris.
  UiView.stop_edge() :

      def stop_edge(self, ev):
          if self.o_mid_edge.__class__.__name__ == 'CtrlEdge':
              if self.is_dropable(ev):
                  gr_item = self.itemAt(ev.pos())
                  CtrlEdge(self.o_scene, self.o_mid_edge.o_socket_out, gr_item.o_socket)
              """ Reset. """
              self.normal_size_sockets()
              self.o_scene.o_grscene.removeItem(self.o_mid_edge.o_gredge)  # Effacement.
              self.o_mid_edge = None                                       # Destruction.




Retour au plan

• Les sockets d'entrée peuvent recevoir un edge au maximum. Une entrée est donc libre ou occupée.
• Les sockets de sortie peuvent fournir autant d'edges que nécessaire.
• Par conséquent, si l'on désire connecter un edge à une entrée occupée, il faudra la libérer d'abord.
• La méthode stop_edge() doit donc être modifiée pour effectuer cette tâche.
• Persistance : Il faudra également mémoriser les edges dans le pkl → la partie "backup" effectue cette tâche.
  UiView.stop_edge() :

      def stop_edge(self, ev):
          if self.o_mid_edge.__class__.__name__ == 'CtrlEdge':
              """ Reset. """
              self.normal_size_sockets()          # Rétablit les tailles normales aux sockets.
              self.o_scene.o_grscene.removeItem(self.o_mid_edge.o_gredge)     # Effacement du mi_edge.

              """ Drop = fin du drag. """
              if self.is_dropable(ev):
                  gr_item = self.itemAt(ev.pos())     # UiSocket

                  """ Suppression d'un éventuel edge connecté à ce socket. """
                  for o_gredge in gr_item.o_socket.get_gredges():
                      self.o_scene.o_grscene.removeItem(o_gredge)             # Effacement.

                  """ Création d'un edge complet. """
                  CtrlEdge(self.o_scene, self.o_mid_edge.o_socket_out, gr_item.o_socket)

                  """ Backup. """
                  self.o_scene.save_edges()
                  self.o_scene.o_pkl.backup()

              """ Destruction de l'objet. """
              self.o_mid_edge = None




Vérification

from PyQt5.QtWidgets import QApplication
from PyQt5.QtCore import QTimer
from pc.main import UiMain
import pytest
import os
import sys


class TestEdges:
    g_appli = QApplication(sys.argv)
    tempo = QTimer()
    tempo.setSingleShot(True)

    @pytest.fixture(autouse=True)  # scope=session (un seul appel), autouse=True (un appel par test)
    def setup(self):
        bk_test = os.path.abspath(f"{os.path.dirname(__file__)}/../backups/tests")
        os.makedirs(bk_test, exist_ok=True)  # Création dossier.
        o_main = self.open_window()
        o_main.resize(1200, 600)
        o_main.open_graph('tests')
        o_scene = None
        for i in range(o_main.tabGraphs.count()):
            if o_main.tabGraphs.widget(i).graph_name == 'tests':
                o_scene = o_main.tabGraphs.widget(i)
                break
        assert o_scene is not None
        assert o_scene.__class__.__name__ == 'CtrlScene'
        return {
            'main': o_main,
            'scene': o_scene
        }

    @staticmethod
    @pytest.fixture(scope="session", autouse=True)
    def cleanup(request):
        def remove_files():
            """ Appel final pour effacer les fichiers temporaires créés par les tests. """
            tests_folder = os.path.dirname(__file__)
            graph_folder = tests_folder.replace('tests', f'backups{os.sep}tests')
            files = [f'{tests_folder}{os.sep}params.conf']
            for file in files:
                if os.path.isfile(file):
                    os.remove(file)
            if os.path.isdir(graph_folder):
                os.rmdir(graph_folder)

        request.addfinalizer(remove_files)

    @staticmethod
    def open_window():
        win = UiMain()
        win.show()
        return win

    # noinspection PyUnresolvedReferences
    def connect(self, function, delay):
        try:
            self.tempo.timeout.disconnect()
        except TypeError:
            pass
        self.tempo.timeout.connect(function)
        self.tempo.start(delay)

    @staticmethod

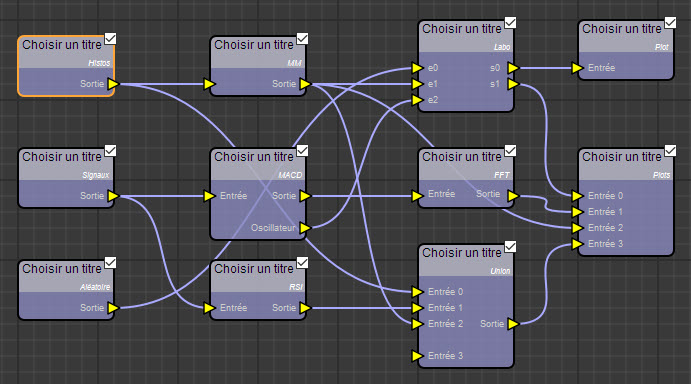

    def build_graph(setup, l_nodes=None, s_edges=None):
        o_main = setup['main']
        o_scene = setup['scene']
        o_scene.o_pkl.od_pkl.clear()

        """ Valeurs par défaut. """
        if l_nodes is None:
            l_nodes = [
                (90, 'nodes.indicateurs.macd', (-256, -32)),
                (91, 'nodes.operateurs.union', (148, -96)),
            ]
        if s_edges is None:
            s_edges = {
                ((90, 0), (91, 4)),
                ((90, 2), (91, 2))
            }

        """ Dans od_pkl puis affichage. """
        for node in l_nodes:
            o_scene.o_pkl.od_pkl.write([f'Node{node[0]}', 'path'], node[1])
            o_scene.o_pkl.od_pkl.write([f'Node{node[0]}', 'position'], node[2])
        o_scene.o_pkl.od_pkl.write('edges', s_edges)
        o_scene.show_nodes()
        o_scene.show_edges()

        l_items = o_scene.o_grscene.items()
        l_grnodes, l_grsockets, l_gredges = list(), list(), list()
        for o_gritem in l_items:
            if o_gritem.__class__.__name__ == 'UiNode':
                l_grnodes.append(o_gritem)
            elif o_gritem.__class__.__name__ == 'UiSocket':
                l_grsockets.append(o_gritem)
            elif o_gritem.__class__.__name__ == 'UiEdge':
                l_gredges.append(o_gritem)

        return o_main, o_scene, l_grnodes, l_grsockets, l_gredges

    # ***************************************** TESTS *****************************************
    # @pytest.mark.skip
    def test_tid(self, setup):
        o_main, o_scene, lo_grnodes, lo_grsockets, lo_gredges = self.build_graph(setup)
        for o_gredge in lo_gredges:
            assert o_gredge.o_edge.get_tid() == (o_gredge.o_edge.o_socket_out.t_id, o_gredge.o_edge.o_socket_in.t_id)
        self.connect(o_main.close, 1000)
        self.g_appli.exec()

    # @pytest.mark.skip
    def test_save_edge(self, setup):
        o_main, o_scene, lo_grnodes, lo_grsockets, lo_gredges = self.build_graph(setup)
        o_scene.o_grscene.removeItem(lo_gredges[0])
        o_scene.save_edges()
        assert o_scene.o_pkl.od_pkl.read('edges') == set(o_gredge.o_edge.get_tid() for o_gredge in lo_gredges[1:])

        self.connect(o_main.close, 1000)
        self.g_appli.exec()

    # @pytest.mark.skip
    def test_get_gredges(self, setup):
        s_edges = {
            ((90, 0), (91, 4)),
            ((90, 2), (91, 0)),
            ((90, 2), (91, 1)),
            ((90, 2), (91, 2)),
        }
        o_main, o_scene, lo_grnodes, lo_grsockets, lo_gredges = self.build_graph(setup, s_edges=s_edges)
        for o_grsocket in lo_grsockets:
            s_gredges = set()
            for o_gredge in o_grsocket.o_socket.o_node.o_scene.o_grscene.items():
                if o_gredge.__class__.__name__ == 'UiEdge':
                    """ Choix du socket accroché à la bonne extrémité du edge. """
                    o_edge = o_gredge.o_edge
                    o_socket = o_edge.o_socket_in if o_grsocket.o_socket.b_input else o_edge.o_socket_out
                    if o_socket == o_grsocket.o_socket:
                        s_gredges.add(o_gredge)
            assert o_grsocket.o_socket.get_gredges() == s_gredges   # Méthode testée : CtrlSocket.get_gredges()

        self.connect(o_main.close, 1000)
        self.g_appli.exec()

    @pytest.mark.skip
    def test_get_grsockets(self, setup):
        o_main, o_scene, lo_grnodes, lo_grsockets, lo_gredges = self.build_graph(setup)
        l_grsockets_in, l_grsockets_out = list(), list()
        for o_grsocket in lo_grsockets:
            if o_grsocket.o_socket.b_input:
                l_grsockets_in.append(o_grsocket)
            else:
                l_grsockets_out.append(o_grsocket)

        t_grsockets = o_scene.get_grsockets()
        assert t_grsockets[0] == l_grsockets_in
        assert t_grsockets[1] == l_grsockets_out

        self.connect(o_main.close, 1000)
        self.g_appli.exec()

Snippets

• Edges : Création

Bonjour les codeurs !

Commentaires & questions

Laissez vos commentaires et vos questions sur Youtube !
