Le poste de contrôle (PC) / Les graphes /
Entrée en scène du premier node

Affichage du node au lancement de l'application

Avant-propos

Voir documentation de QGraphicsItem, QGraphicsTextItem. QCheckBox, QGraphicsProxyWidget.

Mode de remplissage Qt.WindingFill, Qt.OddEvenFill

Description

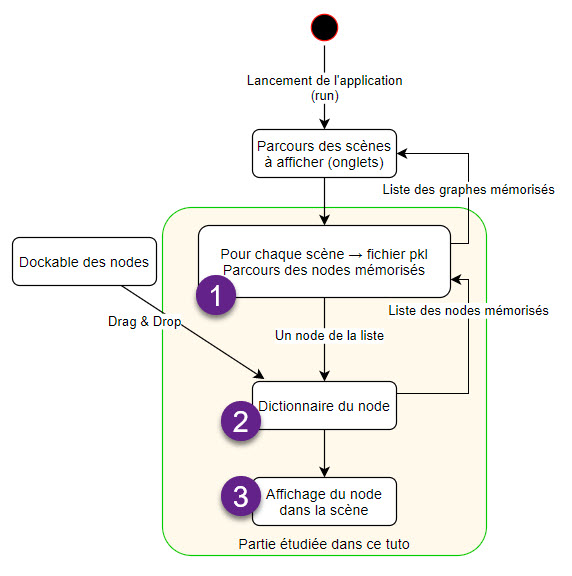

Le lancement de l'application et l'affichage de scènes dans les onglets ont fait l'objet de tutos antérieurs.
Le placement d'un nouveau node par cliqué-glissé (Drag & Drop) fait l'objet d'un prochain tuto.
Les points étudiés et codés dans ce tuto sont :
1. Lecture des paramètres mémorisés dans le fichier pkl du graphe, puis parcours des grappes.
2. Chaque grappe correspondant à un node est le dictionnaire du node à afficher :
  - Utilisation de ce dictionnaire pour créer le node par compilation dynamique.
3. Affichage de ce node dans la scène.

A faire - En remplacement du point 1 ci-dessus, nous allons créer un code provisoire pour afficher le node Signaux dans la scène.

Appel de la méthode provisoire à la fin de ctrl_scene.py > CtrlScene.setup() :

        """ Code provisoire pour afficher un node. """
        self.provisoire()

Oui mais ... la méthode self.provisoire() n'existe pas ⇒ Ajoutons-la.
ctrl_scene.py > CtrlScene.provisoire() :

    def provisoire(self):
        """ Provisoire. Ajout d'un node pour la mise au point. A supprimer après le coding du drag & drop. """
        from nodes.generateurs.signaux import Node
        Node(self, 'Node1')

Oui mais ... ce code importe la classe Node qui n'existe pas ⇒ Ajoutons-la.
Code de /nodes/generateurs/signaux.py :

from pc.ctrl_node import CtrlNode
d_datas = {
    'name': 'Signaux',
    'icon': 'signaux.png',
}


class Node(CtrlNode):
    def __init__(self, o_scene, s_id):
        super().__init__(o_scene, s_id)
        self.setup()

    def setup(self):
        # Code spécifique ...
        super().setup()

Oui mais ... Cette classe Node hérite de la classe CtrlNode qui n'existe pas ⇒ Créons-la.
Création du fichier /pc/ctrl_node.py. Copier-coller le code suivant :

from ui_node import UiNode


class CtrlNode:
    def __init__(self, o_scene, s_id):
        self.o_scene = o_scene
        self.o_gr_node = None

    def setup(self):
        self.o_gr_node = UiNode(self)       # Gestion de l'UI (Interface utilisateur) : dessin couleurs, ...
        self.o_scene.o_gr_scene.addItem(self.o_gr_node)     # Incorporation dans la scène.

Oui mais ... la classe UiNode, nécessaire pour l'affichage, n'existe pas ⇒ Créons-la.
Création du fichier /pc/ui_node.py. Copier-coller le code suivant :

from PyQt5.QtWidgets import QGraphicsItem
from PyQt5.QtCore import QRectF
from PyQt5.QtGui import QPainterPath
import pyqtgraph as pg


class UiNode(QGraphicsItem):
    def __init__(self, o_node):
        super().__init__()
        self.o_node = o_node
        self.path_outline = QPainterPath()
        self.path_outline.addRoundedRect(0, 0, 96, 60, 6, 6)

    def boundingRect(self):
        return QRectF(0, 0, 96, 60).normalized()

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        painter.setPen(pg.mkPen(color="#000", width=4))
        painter.setBrush(pg.mkBrush(color='#8888bbaa')) # Opacité = 'aa'
        painter.drawPath(self.path_outline.simplified())

Lancer le projet pour tester :

Avant de poursuivre, vous devez maîtriser le code qui précède : c'est un code à minima où chaque ligne est indispensable !

Nous avons là une base pour enrichir notre node, dans cet ordre :

Node pouvant être déplacé à la souris.
Mémorisation de sa position, dans le pkl.
Rectification de sa position si la grille est magnétique.
Ajout du titre.
Sélection, survol et activation du node.
Valeurs paramétrées. Certaines d'entre-elles dépendent de l'état :
- Couleur de fond du contenu.
- Couleur de fond du titre.
- Couleur du texte du titre.
- Couleur et épaisseur de la bordure.

1 - Node pouvant être déplacé à la souris : drag.

Restructuration du code de UiNode pour un meilleur découpage.

Ajout de la méthode init_ui() réservée aux affectations, pour décharger la méthode __init__() réservée aux déclarations (autant que faire se peut). Remplacement de la méthode __init__() actuelle par :
UiNode.__init__() :

    def __init__(self, o_node, parent=None):
        super().__init__(parent)
        self.o_node = o_node
        self.path_outline = QPainterPath()
        self.init_ui()

    def init_ui(self):
        self.path_outline.addRoundedRect(0, 0, 96, 60, 6, 6)

        """ Flags. """
        self.setFlag(QGraphicsItem.ItemIsMovable)   # Déplaçable

Notez l'ajout du flag ItemIsMovable.
Vérifier.
Le déplacement fonctionne, mais des warnings apparaissent : drawLines(self, xxxxxxx, *): not enough arguments
Il faut, pour corriger celà, ajouter un flag à UiView.init_ui() section Flags (Solution trouvée dans un forum sur internet) :
```
        self.setViewportUpdateMode(QGraphicsView.FullViewportUpdate)  # Sans cette ligne, warning dans drawBackground.
```
Vérifier le bon fonctionnement du drag.

2 - Mémorisation (et restitution) de la position du node dans la scène :

Le déplacement du node se fait par drag (cliqué-glissé).
La mémorisation a lieu lorsque le bouton gauche de la souris est relâché (drop) → mouseReleaseEvent().
Les événements sont gérés dans l'UI de l'objet, donc dans la classe UiNode.

Par conséquent, ajouter les méthodes mouseReleaseEvent() et save_pos() dans la classe UiNode :

    def save_pos(self):
        x, y = self.pos().x(), self.pos().y()
        self.od_pkl.write([self.s_id, 'position'], (x, y))
        self.o_node.o_scene.o_pkl.backup()

    def mouseReleaseEvent(self, ev):
        super().mouseReleaseEvent(ev)
        """ Demande à la scène d'enregistrer tous les nodes, en cas de multiselection déplacée à la souris.
        - La fonction broadcastée par la scène (à chaque node) est save_pos(), ci-dessus. """
        self.save_pos()

Oui mais ... ces méthodes ont besoin de od_pkl et s_id dans UiNode et CtrlNode ⇒ ajouter ces lignes :
dans ui_node.py > UiNode.__init__() :

        self.s_id = self.o_node.s_id
        self.od_pkl = self.o_node.od_pkl

dans ctrl_node.py > CtrlNode.__init__() :

        self.s_id = s_id
        self.od_pkl = self.o_scene.o_pkl.od_pkl
        self.pos = self.od_pkl.read([self.s_id, 'position'], (0, 0))

La restitution de la position au lancement de l'appli a lieu dans UiNode.init_ui().
ui_node.py > UiNode.init_ui() :

    def init_ui(self):
        """ Position. """
        self.setPos(*self.o_node.pos)

        """ Dessin du node : rectangle aux coins arrondis. """
        self.path_outline.addRoundedRect(0, 0, 96, 60, 6, 6)

        """ Flags. """
        self.setFlag(QGraphicsItem.ItemIsMovable)   # Déplaçable

Tester.

3 - Rectification de la position du node lorsque la grille est magnétique :

3 événements distincts sont à considérer :
1. Déplacement d'un noeud à la souris.
2. Activation du magnétisme (on)
3. Modification du pas de la grille magnétique.
Les coordonnées du node (x et y de son coin haut-gauche) doivent coïncider avec le croisement des traits de maille.
Il s'agit d'une simple opération arithmétique : les coordonnées x et y doivent être multiples du pas de la grille.

Par conséquent, la méthode UiNode.save_pos() doit être modifiée :
ui_node.py > UiNode.save_pos() :

    def save_pos(self):
        x, y = self.pos().x(), self.pos().y()
        b_magnetic = self.o_node.o_scene.get_param('Grille magnétique')
        if b_magnetic:
            mesh = int(self.o_node.o_scene.get_param('Pas de la grille', 16))
            x, y = mesh * round(x/mesh), mesh * round(y/mesh)
            self.setPos(x, y)

        self.od_pkl.write([self.s_id, 'position'], (x, y))
        self.o_node.o_scene.o_pkl.backup()

Oui mais ... on utilise la méthode CtrlScene.get_param() qui n'existe pas ⇒ Créons-la :
ctrl_scene.py > CtrlScene.get_param() :

    def get_param(self, l_keys, v_default=None):
        od_params = Dictionary(self.o_params.od_params[self.main_key])
        return od_params.read(l_keys, v_default)

Problème de l'activation du magnétisme ou de la modification du pas de la grille :
- Il faut considérer dès à présent que la scène contient plusieurs nodes.
- Une modification doit donc se propager vers tous les nodes.
La méthode qui intercepte les modifications du dockable des paramètres est CtrlScene.refresh().
- Elle a déjà été utilisée pour le titre de l'onglet.

Modifions-la :
ctrl_scene.py > CtrlScene.refresh() :

    def refresh(self, l_keys):
        self.o_gr_scene.set_params()

        """ Titre de l'onglet. """
        if l_keys[-1] == "Nom de l'onglet":
            titre = self.o_params.od_params.read(l_keys)
            indx = self.o_main.tabGraphs.currentIndex()
            self.o_main.tabGraphs.setTabText(indx, titre)

        """ Propagation. """
        if l_keys[-1] == 'Grille magnétique' or l_keys[-1] == 'Pas de la grille':
            for o_gr_node in self.get_gr_nodes():
                o_gr_node.save_pos()

Oui mais ... elle utilise la méthode CtrlScene.get_gr_nodes(), qui n'existe pas ⇒ Créons-la :
ctrl_scene.py > CtrlScene.get_gr_nodes() :

    def get_gr_nodes(self):
        """ Renvoie la liste de tous les o_gr_nodes contenus dans la scène. """
        l_items = self.o_gr_scene.items()
        l_gr_nodes = list()
        for o_gr_node in l_items:
            if o_gr_node.__class__.__name__ == 'UiNode':
                l_gr_nodes.append(o_gr_node)
        return l_gr_nodes

4 - Ajout du titre :

Code 1 - Dans UiNode.init_ui(), ajouter la gestion du titre :

        """ Titre. """
        self.title_item.setFont(QFont('Arial', 9))  # Police et taille
        self.title_item.setPos(10, 1)
        self.title_item.setPlainText('Le titre')    # Titre 'en dur', provisoirement.

Ajouter QFont dans les imports.

Oui mais ... on utilise self.title_item qui n'est pas déclaré ⇒ Ajouter sa déclaration dans __init__().
Code 2 - Dans UiNode.__init__(), avant self.init_ui() :
```
        self.title_item = QGraphicsTextItem(self)
```
Ajouter QGraphicsTextItem dans les imports.
Tester :

Couleur de fond - Compléter la gestion du titre ci-dessus, en ajoutant une forme à remplir pour ce titre.
Code 3, remplace Code 1. Dans UiNode.init_ui() :

        """ Titre. """
        self.path_title.addRoundedRect(0, 0, 96, 24, 6, 6)
        self.title_item.setFont(QFont('Arial', 9))  # Police et taille
        self.title_item.setPos(10, 2)
        self.title_item.setPlainText('Le titre')    # Titre 'en dur', provisoirement.

Code 4 - Déclaration de l'attribut path_title sans UiNode.__init__() :

        self.path_title = QPainterPath()

Code 5 - Dans UiNode.paint() ajouter la couleur de fond du titre.
Remplacer tout le code de UiNode.paint() par celui-ci :

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        """ Titre. """
        painter.setPen(Qt.NoPen)
        painter.setBrush(pg.mkBrush(color='#bbbbbb'))
        painter.drawPath(self.path_title.simplified())

        """ Contenu. """
        painter.setPen(pg.mkPen(color="#000", width=4.))
        painter.setBrush(pg.mkBrush(color='#8888bbaa'))     # Opacité = 'aa'
        painter.drawPath(self.path_outline.simplified())

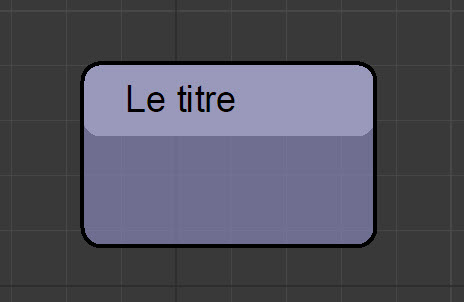

Tester :

Suppression des arrondis du bas, en superposant un rectangle.
Code 6, remplace le Code 3.Dans UiNode.init_ui() :

        """ Titre. """
        self.path_title.addRoundedRect(0, 0, 96, 24, 6, 6)
        self.path_title.setFillRule(Qt.WindingFill)
        self.path_title.addRect(0, 18, 96, 6)
        # |_ Enlève les arrondis du bas du titre, pour éviter un effet disgracieux (Commenter cette ligne pour le voir)
        self.title_item.setFont(QFont('Arial', 9))  # Police et taille
        self.title_item.setPos(10, 0)
        self.title_item.setPlainText('Le titre')    # Titre 'en dur', provisoirement.

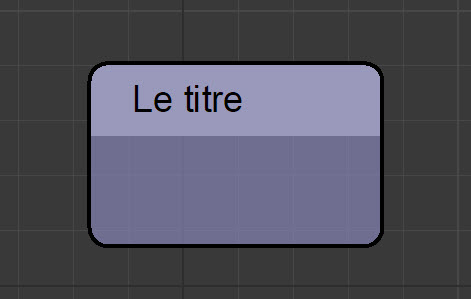

Tester :

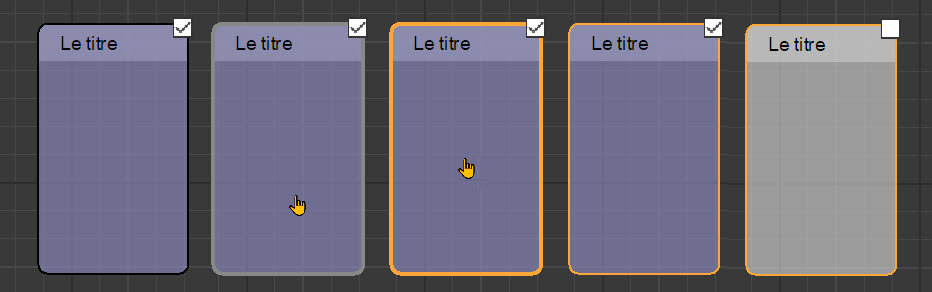

5 - Sélection, survol et activation du node.

Sélection et survol - Ajouter 2 flags dans UiNode.init_ui(). La section flags devient :

        """ Flags. """
        self.setFlag(QGraphicsItem.ItemIsMovable)       # Peut être déplacé.
        self.setFlag(QGraphicsItem.ItemIsSelectable)    # Peut être sélectionné.
        self.setAcceptHoverEvents(True)                 # Accepte le survol.

Survol, capture des événements lorsque la souris entre en survol ou quitte le survol : Ajouter ces 2 méthodes dans UiNode :

    def hoverEnterEvent(self, ev):
        self.b_hover = True
        """ Curseur souris : main. """
        self.setCursor(Qt.PointingHandCursor)
        self.update()   # Force l'affichage.

    def hoverLeaveEvent(self, ev):
        self.b_hover = False
        """ Curseur souris : flèche. """
        self.setCursor(Qt.ArrowCursor)
        self.update()   # Force l'affichage.

Oui mais ... l'attribut b_hover doit être déclaré ⇒ dans UiNode.__init__(), ajouter cette ligne :

        self.b_hover = False

Vérifiez le curseur souris lors du survol.

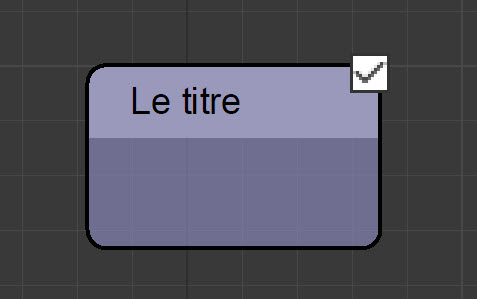

Activation / Désactivation - Ajout d'une case à cocher sur le node, en haut à droite.
Attribut on_off dans UiNode.__init__() :
```
        self.on_off = QCheckBox()
```
Ajouter QCheckBox dans les imports.

Ajout de la section On / Off dans UiNode.init_ui() :
```
        """ On / Off """
        QGraphicsProxyWidget(self).setWidget(self.on_off)
        self.on_off.move(86, -4)
        self.on_off.setChecked(True)
```
Ajouter QGraphicsProxyWidget dans les imports.

Ajouter la section Événements dans UiNode.init_ui() :
```
        """ Événements. """
        self.on_off.stateChanged.connect(self.o_node.set_checked)
```
Oui mais ... la méthode CtrlNode.set_checked() est appelée par cet événement, mais elle n'existe pas ⇒ Créons-la.
CtrlNode.set_checked() :
```
    def set_checked(self, val):
        self.b_chk = val
        self.b_on = self.b_chk
```
Oui mais ... les booléens b_chk et b_on n'ont pas encore été déclarés ⇒ Ajoutons-les :
CtrlNode.__init__(), à la fin :
```
        self.b_chk = True
        self.b_on = True
```
Tester :

6 - Valeurs paramétrées :

L'état du node est conditionné par des flags :
- Booléen b_on : On (normal) / Off
- Booléen b_hover : Survolé / Non survolé.
- Méthode isSelected() : Sélectionné / Non sélectionné.
Vous avez remarqué que toutes les valeurs ont été écrites 'en dur'.
- Par exemple : self.path_title.addRoundedRect(0, 0, 96, 24, 6, 6)
- Ceci dans le but de vous focaliser sur un code simple, sans distraction (distraction free).
- Maintenant nous allons remplacer la plupart de ces valeurs par des variables, des paramètres ou des fonctions.

Ajoutez l'attribut (la propriété) d_display à CtrlNode. C'est un dictionnaire de dictionnaires.
Dans CtrlNode :

    @property
    def d_display(self):
        """ Attributs par défaut pouvant être surchargés dans les classes dérivées. """
        return {
            'geometry': {'width': 96, 'height': 60, 'h_title': 24, 'round': 6},
            'col_pen': {'select': '#ffa637', 'hover': '#888', 'on': "#000", 'off': '#aaaa00'},  # ordre = priorité.
            'col_brush': {'on': "#8888bbaa", 'off': '#ccccccaa'},
            'thick_pen': {'hover': 4., 'leave': 2.}
        }

Utilisons cette propriété dans UiNode, pour créer 2 autres propriétés : crayon et brosse.
Dans UiNode :

    @property
    def state_pen(self):
        color = 'select' if self.isSelected() else ('hover' if self.b_hover else ('on' if self.o_node.b_on else 'off'))
        thick = self.o_node.d_display['thick_pen']['hover'] if self.b_hover else self.o_node.d_display['thick_pen'][
            'leave']
        return pg.mkPen(color=self.o_node.d_display['col_pen'][color], width=thick)

    @property
    def state_brush(self):
        color = self.o_node.d_display['col_brush']['on'] if self.o_node.b_on else self.o_node.d_display['col_brush']['off']
        return pg.mkBrush(color=color)

Les méthodes qui utilisent des valeurs 'en dur' doivent donc être réécrites :
UiNode.init_ui() :

    def init_ui(self):
        """ Paramètres. """
        width, height = self.o_node.d_display['geometry']['width'], self.o_node.d_display['geometry']['height']
        h_title, n_round = self.o_node.d_display['geometry']['h_title'], self.o_node.d_display['geometry']['round']

        """ Position. """
        self.setPos(*self.o_node.pos)

        """ Titre. """
        geometry = (0, 0, width, h_title, n_round, n_round)
        self.path_title.setFillRule(Qt.WindingFill)
        self.path_title.addRoundedRect(*geometry)
        self.path_title.addRect(0, h_title - n_round, width, n_round)
        # |_ Enlève les arrondis du bas du titre, pour éviter un effet disgracieux (Commenter cette ligne pour le voir)
        self.title_item.setFont(QFont('Arial', 9))  # Police et taille
        self.title_item.setPos(10, 1)
        self.title_item.setPlainText('Le titre')

        """ Dessin du node : rectangle aux coins arrondis. """
        self.path_outline.addRoundedRect(0, 0, width, height, n_round, n_round)

        """ On / Off """
        QGraphicsProxyWidget(self).setWidget(self.on_off)
        self.on_off.move(width-10, -4)
        self.on_off.setChecked(True)

        """ Flags. """
        self.setFlag(QGraphicsItem.ItemIsMovable)       # Peut être déplacé.
        self.setFlag(QGraphicsItem.ItemIsSelectable)    # Peut être sélectionné.
        self.setAcceptHoverEvents(True)                 # Accepte le survol.

        """ Événements. """
        self.on_off.stateChanged.connect(self.o_node.set_checked)

UiNode.boundingRect() et UiNode.paint() :

    def boundingRect(self):
        return QRectF(0, 0, self.o_node.d_display['geometry']['width'],
                      self.o_node.d_display['geometry']['height']).normalized()

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        """ Titre - Valeurs fixes 'en dur'. """
        painter.setPen(Qt.NoPen)
        painter.setBrush(pg.mkBrush(color='#bbbbbbaa'))
        painter.drawPath(self.path_title.simplified())

        """ Contenu - Valeurs paramétrées. """
        painter.setPen(self.state_pen)
        painter.setBrush(self.state_brush)
        painter.drawPath(self.path_outline.simplified())

Enfin, la propriété d_display de CtrlNode peut être surchargé dans les classes dérivées.
Par exemple, dans la classe dérivée signaux.py > Node :
```
    @property
    def d_display(self):
        """ Attributs par défaut, surchargés. """
        d_parent = super().d_display.copy()
        d_parent['geometry'].update({'height': 160}),
        return d_parent
```
Chacune des classes dérivées peut donc avoir ses propres dimensions, couleurs, épaisseurs de trait, ...)
N'hésitez pas à en ajouter, à les modifier ou même en créer de nouvelles.
Tester différents états du même node :

Bonjour les codeurs !

Commentaires & questions

Laissez vos commentaires et vos questions sur Youtube !
