Avant-propos

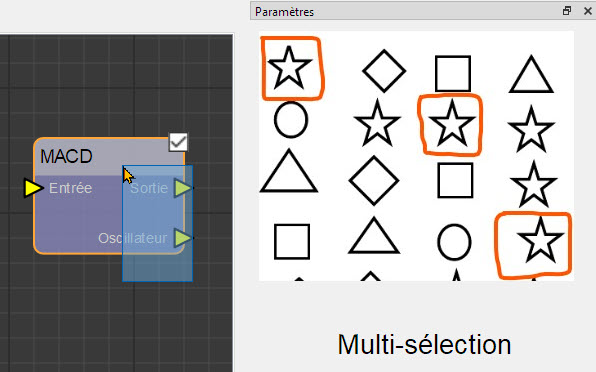

• Condition : Sélection au lasso englobant un node et un ou plusieus de ses sockets.
• Il faudrait : afficher les paramètres de ce node.
• Résultat : On affiche Multi-sélection. à la place.
• A vous de corriger ...

Bon coding et bon courage !

Le dessin d'un node, confié à la méthode UiNode.paint() , est mal fait :

• Couche du fond (premier calque) : On affiche le titre, avec sa couleur de fond.
• Couche au dessus (deuxième calque) : On affiche la bordure totale avec la couleur de fond, semi-transparente.
• C'est grace à la semi-transparence que l'on voit la couleur de fond du titre :
  • Ce n'est pas logique, la couleur de fond du titre est altérée par celle du contenu.
  • Si la couleur du contenu n'était pas semi-transparente, on ne verrait plus celle du titre.

Le problème est corrigé, en mettant 3 calques au lieu de 2.

• Le titre passe au dessus du contenu.
• Étudiez les 2 codes (antérieur et actuel) pour comprendre la création du dessin.

UiNode.paint() :

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        """ Le dessin du node est une superposition de plusieurs calques. """
        """ Calque 0 (au fond) : Contenu sans bordure. """
        painter.setPen(Qt.NoPen)
        painter.setBrush(self.state_brush)
        painter.drawPath(self.path_outline.simplified())

        """ Calque 1 : Titre sans bordure. """
        painter.setBrush(pg.mkBrush(color='#bbbbbbaa'))
        painter.drawPath(self.path_title.simplified())

        """ Calque 2 (au dessus) : Bordure totale seule, sans couleur de fond. """
        painter.setPen(self.state_pen)
        painter.setBrush(Qt.NoBrush)
        painter.drawPath(self.path_outline.simplified())

---

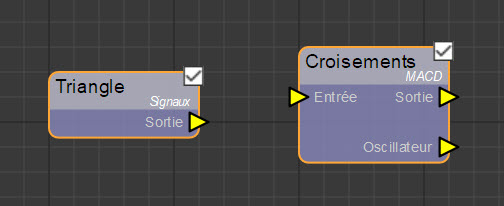

1. Ajouter l'attribut type à CtrlNode.
   Dans CtrlNode.__init__(), ajouter cette ligne :

           self.type = ''


   Cet attribut doit être surchargé par toutes les classes dérivées.

2. Dans UiNode :
   1. Ajouter l'attribut type_item.
      Dans UiNode.__init__(), ajouter cette ligne :

              self.type_item = QGraphicsTextItem(self)




   2. modifier la méthode UiNode.init_ui() :

          def init_ui(self):
              """ Paramètres. """
              h_title, n_round = self.o_node.d_display['geometry']['h_title'], self.o_node.d_display['geometry']['round']

              """ Position. """
              self.setPos(*self.o_node.pos)

              """ Fond du titre. """
              geometry = (0, 0, self.o_node.width, h_title, n_round, n_round)
              self.path_title.setFillRule(Qt.WindingFill)
              self.path_title.addRoundedRect(*geometry)
              self.path_title.addRect(0, h_title - n_round, self.o_node.width, n_round)
              # |_ Enlève les arrondis du bas du titre, pour éviter un effet disgracieux (Commenter cette ligne pour le voir)

              """ Texte du titre. """
              self.title_item.setFont(QFont('Arial', 9))  # Police et taille
              y = 0 if self.o_node.type == '' else -3
              self.title_item.setPos(0, y)
              self.set_title()

              """ Texte du type. """
              self.type_item.setFont(QFont('Arial', 6, italic=True))  # Police et taille
              self.type_item.setDefaultTextColor(Qt.white)
              self.type_item.setPlainText(self.o_node.type)
              x = self.o_node.width - self.type_item.boundingRect().width()
              self.type_item.setPos(x, 10)

              """ Dessin du node : rectangle aux coins arrondis. """
              self.path_outline.addRoundedRect(0, 0, self.o_node.width, self.o_node.height, n_round, n_round)

              """ On / Off """
              QGraphicsProxyWidget(self).setWidget(self.on_off)
              self.on_off.move(self.o_node.width-10, -4)
              self.on_off.setChecked(self.o_node.b_chk)

              """ Flags. """
              self.setFlag(QGraphicsItem.ItemIsMovable)       # Peut être déplacé.
              self.setFlag(QGraphicsItem.ItemIsSelectable)    # Peut être sélectionné.
              self.setAcceptHoverEvents(True)                 # Accepte le survol.
              self.setToolTip(f"{self.o_node.get_param('Titre du node', 'Le titre')}\n{self.o_node.pos}")

              """ Événements. """
              self.on_off.stateChanged.connect(self.o_node.set_checked)


3. Dans chaque classe dérivée de CtrlNode, déclarer et affecter self.type.
   • Exemple pour signaux : dans Node.__init__() → self.type = 'Signaux'

---

Description

1. Mode DEBUG : 2 nodes, 2 edges.
2. Affichage provisoire des 2 edges.

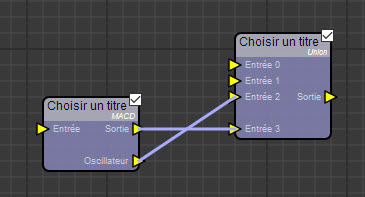

3. Accrochage des edges aux sockets.

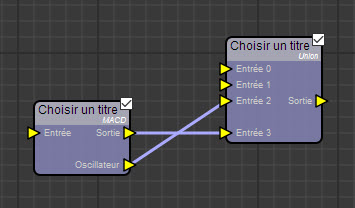

4. Passer les edges au 2ème plan, sous les nodes.

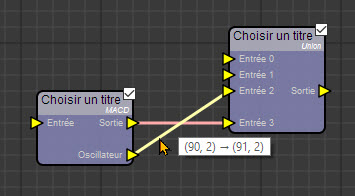

5. Tooltip et couleurs de survol et de sélection.

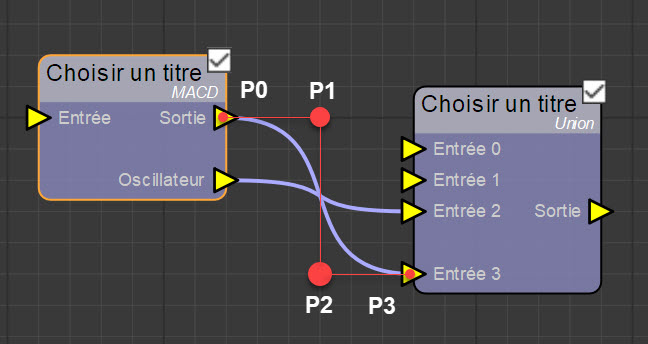

6. Changement de forme : courbe de Bézier.

---

Retour au plan.

• Supprimer la méthode CtrlScene.no_compile()
• La remplacer par CtrlScene.debug() :

      def debug(self):
          self.o_pkl.od_pkl.clear()
          self.o_pkl.od_pkl.write(['Node90', 'path'], 'nodes.indicateurs.macd')
          self.o_pkl.od_pkl.write(['Node90', 'position'], (-144, -32))
          self.o_pkl.od_pkl.write(['Node91', 'path'], 'nodes.operateurs.union')
          self.o_pkl.od_pkl.write(['Node91', 'position'], (48, -96))
          self.o_pkl.od_pkl.write('edges', {((90, 0), (91, 4)), ((90, 2), (91, 2))})




• Modifier également son appel dans le setup().
  La méthode CtrlScene.setup() devient :

      def setup(self):
          """ Paramètres. """
          self.o_pkl = Pkl(self)
          self.o_params = Parameters(self)
          self.friendly_name = self.o_params.od_params.read([self.main_key, "Nom de l'onglet"], 'Choisir un nom')

          # self.o_params = Pkl(graph_name=self.graph_name)
          """ Création de la scène. """
          self.o_grscene = UiScene(self)             # pyqtgraph.GraphicsScene.GraphicsScene dérivée.
          """ Création de l'unique vue. """
          self.o_grview = UiView(self)               # pyqtgraph.GraphicsView dérivée.
          """ Affectaion de la scène à visionner. """
          self.o_grview.setScene(self.o_grscene)    # Unique vue de la scène (il pourrait y en avoir plusieurs).

          """ 'Boîte' container verticale - elle pourrait aussi être horizontale car elle ne contient qu'un élément. """
          box = QVBoxLayout()  # Son but est d'étirer la vue sur toute sa surface.
          """ On place la vue dans cette boîte. """
          box.addWidget(self.o_grview)
          """ Suppression des marges (10px par défaut). """
          box.setContentsMargins(0, 0, 0, 0)
          """ Enfin, on place cette boîte dans l'onglet. """
          self.setLayout(box)

          """ DEBUG. """
          if DEBUG:
              self.debug()

          """ Affichage des nodes mémorisés dans les paramètres. """
          self.show_nodes()

          """ Affichage des edges mémorisés dans les paramètres. """
          # self.show_edges()

          """ MAP ***** MAP ***** MAP ***** MAP ***** MAP ***** MAP ***** """
          self.o_pkl.od_pkl.print()
          """ MAP ***** MAP ***** MAP ***** MAP ***** MAP ***** MAP ***** """


  Remarquez l'appel self.show_eges(), provisoirement commenté.


• DEBUG = True
• Lancer l'application. Le super-dictionnaire od_pkl s'affiche.
  • Du node90-sortie0 vers node91-entrée4    ← ((90, 0), (91, 4))
  • Du node90-sortie2 vers node91-entrée2    ← ((90, 2), (91, 2))
• Remarquez la présence de la clé edges qui décrit deux edges dans un set :

Node90: ---------------------------------------------------- <class 'dict'>
    path: nodes.indicateurs.macd --------------------------- <class 'str'>
    position: (-144, -32) ---------------------------------- <class 'tuple'>
Node91: ---------------------------------------------------- <class 'dict'>
    path: nodes.operateurs.union --------------------------- <class 'str'>
    position: (48, -96) ------------------------------------ <class 'tuple'>
edges: {((90, 0), (91, 4)), ((90, 2), (91, 2))} ------------ <class 'set'>

• Ordre didactique : Ce dictionnaire va nous permettre d'apprendre à dessiner des edges avant d'apprendre à les créer.
• Dans la réalité, évidemment, l'affichage vient après la création..

---

Retour au plan.

• Rappel :
  • Tout commence dans la scène. En effet, au lancement de l'appli, la fenêtre main distribue les scènes aux onglets mémorisés.
  • Chaque scène parcourt son super-dictionnaire pkl pour :
    • Afficher ses paramètres : grille, couleurs, etc.   Scène
    • Rechercher les nodes afin de les instancier et de les afficher.   Node
      • Pour chaque node, recherche des sockets in et out pour les instancier et les afficher.    Socket
    • Rechercher les edges pour les instancier et les afficher.  Edge

Comme pour les nodes et les sockets, les edges nécessitent 2 classes : CtrlEdge et UiEdge, respectivement dans les fichiers ctrl_edge.py et ui_edge.py.

---

Code minimum pour afficher les edges :

• Dans ce code minimum, un edge est un segment de droite. Les coordonnées des extrémités sont aléatoires.
  • Cela n'a pas de sens, évidemment, mais le but est d'apprendre à dessiner un chemin.
  • Un chemin est une succession de segments de droites ou / et de lignes courbes.
  • Ici, le chemin sera composé d'un simple segment de droite.
• On crée autant d'objets o_edge que d'éléments dans la clé edges du pkl (ici, 2).
• Chaque contrôleur (objet o_edge) est associé à son ui (objet o_gredge), chargé de l'afficher à l'écran.

---

• Dans CtrlScene.setup() vers la fin :
  • Commenter l'affichage du pkl (ne pas le supprimer).
  • Décommenter l'appel à la méthode self.show_edges().
• Créer les 2 fichiers suivants :

/pc/ui_edge.py :

from PyQt5.QtWidgets import QGraphicsPathItem
from PyQt5.QtGui import QPainterPath, QPen, QColor


class UiEdge(QGraphicsPathItem):
    def __init__(self, o_edge):
        super().__init__()
        self.o_edge = o_edge

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        t_ends = self.o_edge.end_points
        point_from, point_to = t_ends[0], t_ends[1]
        path = QPainterPath(point_from)         # Point de départ.
        path.lineTo(point_to)                   # Point d'arrivée.
        self.setPath(path)

        painter.setPen(QPen(QColor('#aaf'), 3))
        painter.drawPath(self.path())

/pc/ctrl_edge.py :

from pc.ui_edge import UiEdge


class CtrlEdge:
    def __init__(self, o_scene):
        """
        :param o_scene: objet CtrlScene
        """
        self.o_scene = o_scene
        self.o_gredge = None
        self.end_points = self.two_points()     # A supprimer
        self.setup()

    def setup(self):
        self.o_gredge = UiEdge(self)                    # Dessin de l'edge dans l'UI.
        self.o_scene.o_grscene.addItem(self.o_gredge)   # Ajout de l'edge dans la scène.

    @staticmethod
    def two_points():
        """ Code provisoire. Retourne des valeurs aléatoires. """
        from PyQt5.QtCore import QPointF
        import random
        p_from = random.randint(-100, 100), random.randint(-100, 100)
        p_to = random.randint(-100, 100), random.randint(-100, 100)
        return QPointF(*p_from), QPointF(*p_to)

Créer la méthode sommaire show_edges().
CtrlScene.show_edges() :

    def show_edges(self):
        """ Code provisoire permettant la mise au point. """
        edges = self.o_pkl.od_pkl.read('edges', {})     # Lecture de la clé 'edges' du pkl.
        for _ in edges:
            CtrlEdge(self)

(Décommenter son appel dans le setup et importer CtrlEdge.)

• Lancer l'application :

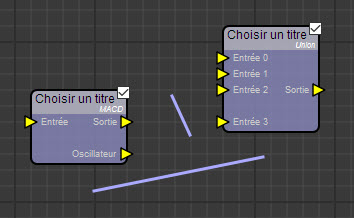

A chaque lancement les segments sont différents.

• Il nous reste à remplacer les valeurs aléatoires par les vraies coordonnées des sockets concernés.

---

Retour au plan.

• Le code précédent nous a permis d'afficher des edges à l'écran.
• Dans la méthode chargée de dessiner, à savoir UiEdge.paint(), les coordonnées des extrémités sont récupérées dès la première ligne :
  • t_ends = self.o_edge.end_points
• Nous pouvons donc supprimer du code devenu inutile et ajouter enfin le code qui calculera en live les coordonnées exactes des extrémités du edge.

• Pour éviter des erreurs d'indice, nous allons corriger l'instanciation des sockets.
• Remplacer la partie """ Sockets. """ de CtrlNode.setup() par celle-ci :

          """ Sockets. """
          for i, d_input in enumerate(self.ld_inputs):
              """ On complète les dictionnaires de base. """
              if isinstance(d_input, dict):           # Si ce n'est pas un dictionnaire, c'est un séparateur.
                  d_input['id'] = True, self.id, i    # On ajoute l'identifiant. Tuple (in ?, id_node, num_socket)
                  self.lo_sockets_in.append(CtrlSocket(self, d_input))    # Socket instancié et ajouté à la liste.
              else:
                  """ Permet d'éviter les erreurs d'indice. """
                  self.lo_sockets_in.append('sep')    # Séparateur.
          for i, d_output in enumerate(self.ld_outputs):
              """ On complète les dictionnaires de base. """
              if isinstance(d_output, dict):          # Si ce n'est pas un dictionnaire, c'est un séparateur.
                  d_output['id'] = False, self.id, i  # On ajoute l'identifiant. Tuple (in ?, id_node, num_socket)
                  self.lo_sockets_out.append(CtrlSocket(self, d_output))  # Socket instancié et ajouté à la liste.
              else:
                  self.lo_sockets_out.append('sep')    # Séparateur.


Code complet de la méthode show_edges()

• Le code précédent était sommaire et permettait juste d'instancier des edges sans préciser les points d'accroche.
• Ce nouveau code le remplace. Il permet, pour chaque edge trouvé dans le pkl ...
  1. ... de vérifier l'existence du node de départ (o_node_from).
  2. ... de vérifier l'existence du socket de sortie (o_socket_out)
  3. ... de vérifier que le socket est vraiment un socket et non un séparateur.
  4. ... de vérifier l'existence du node d'arrivée (o_node_to).
  5. ... de vérifier l'existence du socket d'entrée (o_socket_in)
  6. ... de vérifier que le socket est vraiment un socket et non un séparateur.
  7. ... si tout est ok, d'instancier l'edge avec ses points d'accroche (o_socket_in, o_socket_out).
• CtrlScene.show_edges() :

      def show_edges(self):
          """ - La clé 'edges' contient un set de descriptions d'edges (un set évite les doublons).
              - Pour chaque description, on vérifie sa validité.
              - Si elle est valide, on instancie l'edge, sinon on l'ignore.
              - L'instanciation prend en charge l'affichage dans la scène.
              (node_from, socket_out) from |------------ edge ---------------| to (node_to, socket_in)
          """
          def s_id2o_node(s_id):
              """ Recheche le node ayant pour clé-pkl la valeur s_id.
              :param s_id: Nom de la grappe dans le pkl.
              :return: objet CtrlNode ou None si non trouvé.
              """
              for o_grnode in l_grnodes:
                  if o_grnode.s_id == s_id:
                      return o_grnode.o_node
              return None     # Non trouvé.

          edges = self.o_pkl.od_pkl.read('edges', {})     # Lecture dans le pkl.
          l_grnodes = self.get_grnodes()                  # Liste de tous les nodes présents dans la scène.
          for edge in edges:
              """ La description de l'edge est-elle valide ? 6 vérifications. """
              """ 1) Node from. """
              s_id_node = f'Node{edge[0][0]}'
              o_node_from = s_id2o_node(s_id_node)
              if o_node_from is None:
                  continue
              """ 2) Socket_out du node_from. """
              id_socket = edge[0][1]
              if not (0 <= id_socket < len(o_node_from.ld_outputs)):
                  continue
              """ 3) Élément de la liste : socket ou séparateur ? """
              if not isinstance(o_node_from.ld_outputs[id_socket], dict):
                  continue    # Séparateur.
              o_socket_out = o_node_from.lo_sockets_out[id_socket]
              """ 4) Node to. """
              s_id_node = f'Node{edge[1][0]}'
              o_node_to = s_id2o_node(s_id_node)
              if o_node_to is None:
                  continue
              """ 5) Socket_in du node_to. """
              id_socket = edge[1][1]
              if not (0 <= id_socket < len(o_node_to.ld_inputs)):
                  continue
              """ 6) Élément de la liste : socket ou séparateur ? """
              if not isinstance(o_node_to.ld_inputs[id_socket], dict):
                  continue    # Séparateur.
              o_socket_in = o_node_to.lo_sockets_in[id_socket]

              """ 7) Ici tout est ok : les 2 nodes existent, les sockets aussi et ce ne sont pas des séparateurs. """
              CtrlEdge(self, edge, o_socket_out, o_socket_in)




• La dernière ligne de CtrlScene.show_edges() nous montre que la méthode CtrlEdge.__init__() attend 4 paramètres.
  CtrlEdge.__init__() devient :

      def __init__(self, o_scene, t_id, o_socket_out, o_socket_in):  # , t_from, t_to, o_node_from, o_node_to):
          """
          :param o_scene: objet CtrlScene
          :param t_id: Tuple de 2 tuples. Exemple : (90, 0), (91, 4)
          :param o_socket_out: objet CtrlSocket
          :param o_socket_in: objet CtrlSocket
          """
          self.o_scene = o_scene
          self.o_gredge = None
          self.t_id = t_id
          self.o_socket_out = o_socket_out
          self.o_socket_in = o_socket_in
          self.o_node_from = self.o_socket_out.o_node
          self.o_node_to = self.o_socket_in.o_node
          self.setup()




• Supprimer la méthode two_points().
• Créer la propriété end_points.
  • CtrlEdge.end_points() :

        @property
        def end_points(self):
            """ - Renvoie un tuple : les points de départ et d'arrivée.
                - Les coordonnées d'un socket sont relatives à celles de son node.
                - Il faut donc les additionner pour obtenir les coordonnées absolues."""
            # à coder ...




• Résultat :

En déplaçant les nodes, les edges restent accrochés aux sockets.

---

Retour au plan.

• Il suffit de leur donner un z-index négatif.
• Dans UiEdge, modifier __init__() pour appeler init_ui().
  UiEdge.__init__() :

      def __init__(self, o_edge):
          super().__init__()
          self.o_edge = o_edge
          self.b_hover = False        # Flag de survol.
          self.init_ui()




• Créer la méthode init_ui().
• UiEdge.init_ui() :

      def init_ui(self):
          self.setZValue(-1)     # Sous le socket.




• Résultat :



---

Retour au plan.

• Ajouter le tooltip et 2 flags ; la méthode init_ui() devient.
  UiEdge.init_ui() :

      def init_ui(self):
          self.setZValue(-1)     # Sous le socket.
          self.setToolTip(f'{self.o_edge.t_id[0]} → {self.o_edge.t_id[1]}')

          """ Flags. """
          self.setAcceptHoverEvents(True)
          self.setFlag(QGraphicsPathItem.ItemIsSelectable)




• Ajouter la propriété state_pen et les méthodes appelées par les événements de survol.
  Dans UiEdge :

      @property
      def state_pen(self):
          """ Choix de la couleur en fonction d'événements. """
          color = '#faa' if self.isSelected() else '#aaf'
          color = '#ffa' if self.b_hover else color
          return QPen(QColor(color), 3)

      def hoverEnterEvent(self, event):
          """ Entrée en survol du edge. """
          self.b_hover = True
          self.update()   # Rafraîchit l'affichage

      def hoverLeaveEvent(self, event):
          """ Sortie du survol. """
          self.b_hover = False
          self.update()




• Remplacer dans paint() le crayon codé 'en dur' par le state_pen.
  Remplacer une ligne dans UiEdge.paint() :

          painter.setPen(self.state_pen)


• Résultat :



Adaptez les couleurs et l'épaisseur à votre convenance.

---

Retour au plan.

• Le dessin que nous avons fait est un segment de droite simple.
• Il nécessite 2 points seulement : les extrémités.
• Pour dessiner une courbe de Bézier, il faut 4 points : P0 à P3.
• L'explication est donnée dans le gif ci-dessus qui en utilise 5 : P0 à P4.



Le dessin de la courbe de Bézier nécessite les coordonnées x et y de 4 points (P0 à P3).


• Le dessin d'une ligne (lineTo()) doit être remplacé par celui d'une courbe de Bézier (cubicTo()).
• La méthode paint() devient.
  UiEdge.paint() :

      def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
          """ Extrémités : P0 et P3. """
          t_ends = self.o_edge.end_points                                 # QPointF(), QPointF()
          point_from, point_to = t_ends[0], t_ends[1]                     # Point de départ (P0), Point d'arrivée (P3)
          path = QPainterPath(point_from)
          # path.lineTo(point_to)
          # La ligne précédente est remplacée par les suivantes :
          # à coder ...

          self.setPath(path)

          painter.setPen(self.state_pen)
          painter.drawPath(self.path())


  Bon coding et bon courage !

---

Snippets

• Edges : Affichage

---

Bonjour les codeurs !

---
