Avant-propos

Expand, collapse : pour avoir les mêmes raccourcis clavier sur Pycharm comme sur SublimeText, éditer le fichier KeyBindings.
Menu de SublimeText / Preferences / Key Bindings (Volet de droite) :

[
	{ "keys": ["ctrl+s"], "command": "save_all" },
	{ "keys": ["ctrl+q"], "command": "save" },
	{ "keys": ["ctrl+keypad_divide"], "command": "toggle_comment", "args": { "block": false } },
	{ "keys": ["ctrl+keypad_plus"], "command": "unfold" },
	{ "keys": ["ctrl+keypad_minus"], "command": "fold" },
	{ "keys": ["ctrl+shift+keypad_plus"], "command": "unfold_all" },
	{ "keys": ["ctrl+shift+keypad_minus"], "command": "fold_all" },
]

Après avoir copié ce code, enregistrer (Ctrl + s).


• Les commandes fold et unfold permettent de faire collapse et expand sur des parties de code (ou tout si _all).

---

Description

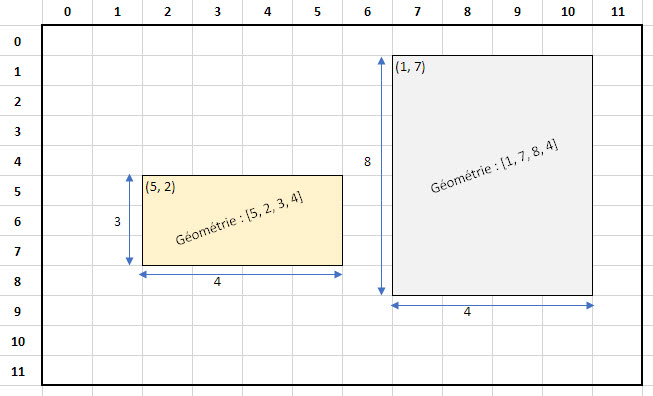

Exemple de 2 subplots : [5, 2, 3, 4] et [1, 7, 8, 4]


• La géométrie des subplots est basée sur une grille invisible de 12 x 12, définie par l'attribut ShowMatPlotLib.gridspec.
• Attention à l'ordre des valeurs : [ N° de ligne, N° de colonne (du coin haut gauche), hauteur, largeur ].

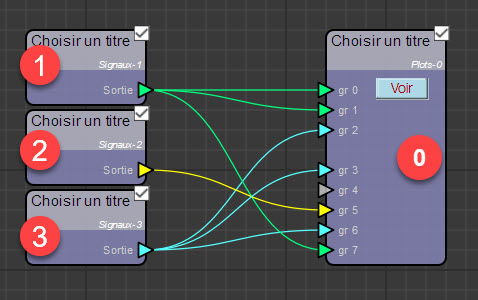

• Un subplot par entrée active du node-afficheur, donc de 1 à 8.
• Les géométries peuvent être forcées dans les paramètres yaml.
• Par défaut, elles sont fournies par la méthode ShowMatPlotLib.get_default_grid() :
  • 1 subplot :   [0, 0, 12, 12]
  • 2 subplots : [0, 0, 6, 12], [6, 0, 6, 12]
  • 3 subplots : [0, 0, 4, 12], [4, 0, 4, 12], [8, 0, 4, 12]
  • 4 subplots : [0, 0, 6, 6], [0, 6, 6, 6], [6, 0, 6, 6], [6, 6, 6, 6]
  • 5 subplots : [0, 0, 4, 12], [4, 0, 4, 6], [4, 6, 4, 6], [8, 0, 4, 6], [8, 6, 4, 6]
  • 6 subplots : [0, 0, 4, 6], [0, 6, 4, 6], [4, 0, 4, 6], [4, 6, 4, 6], [8, 0, 4, 6], [8, 6, 4, 6]
  • 7 subplots : [0, 0, 3, 12], [3, 0, 3, 6], [3, 6, 3, 6], [6, 0, 3, 6], [6, 6, 3, 6], [9, 0, 3, 6], [9, 6, 3, 6]
  • 8 subplots : [0, 0, 3, 6], [0, 6, 3, 6], [3, 0, 3, 6], [3, 6, 3, 6], [6, 0, 3, 6], [6, 6, 3, 6], [9, 0, 3, 6], [9, 6, 3, 6]
• Une entrée inactive du node d'affichage ne produira pas de subplot. La liste ci-dessus s'applique aux entrées actives :
  • Exemple, si 3 entrées sont actives, la géométrie des subplots sera celle ci-dessus de la ligne '3 subplots' ...
  • ... que les entrées actives soient (0, 1, 2) ou (0, 1, 3) ou (2, 3, 5) ... peu importe.



---

• Dans les derniers tutos, le code limitait l'affichage à un seul subplot : self.ax[0].
• Il faut maintenant modifier le code de ShowMatPlotLib en implémentant des boucles de parcours sur les entrées actives.
• 2 méthodes principales sont concernées :
  • La méthode update_figure(), appelée lors des modifications de paramètres (dockable et yaml),
  • La méthode show_anim(), lancée de façon récurrente par QTimer.
• Des adaptations mineures sont également nécessaires, telles que l'ajout de la méthode get_défault_grid().
• Voici le code complet du fichier show_matplotlib.py :

  from PyQt5.QtCore import QTimer
  from show.show_base import ShowBase
  from functions.utils import Utils, Dictionary
  from nodes.afficheurs.plots.matplotlib_yaml import YamlParams
  from matplotlib import pyplot as plt, rcParams
  import psutil
  import pickle
  import numpy as np
  import sys
  import os


  # noinspection PyUnresolvedReferences
  class ShowMatPlotLib(ShowBase):
      def __init__(self):
          super().__init__()
          self.graph_name = sys.argv[1]
          self.node_id = int(sys.argv[2])
          self.parent_pid = int(sys.argv[3])
          self.final_path = ''
          self.od_calc = Dictionary()  # super-dic des modèles de calcul (un par entrée) affectés à ce node (des pkl)
          self.o_yaml = None  # Instance de la classe Yaml de matplotlib
          self.l_files_ante = list()
          self.lo_calc = [None for _ in range(8)]  # Liste d'objets 'Calcul' des nodes directement connectés (8 entrées)
          self.ut = None
          self.fig = None
          self.ax = [None for _ in range(8)]  # Liste de 8 valeurs (les axes, ou graphiques : 1 par entrée)
          self.gridspec = None
          self.geometry = None
          self.b_paused = False
          self.b_busy = False
          self.nb_points = 350
          self.delay = 50
          self.listen = QTimer()
          self.anim = QTimer()
          self.setup()

      def setup(self):
          """ Chemin complet du node final 'Plots' contenant les modèles de calculs. """
          bk_path = os.path.dirname(__file__).replace('show', 'backups')  # Dossier de backup.
          self.final_path = os.path.normpath(os.path.join(bk_path, self.graph_name, f'node{self.node_id}'))  # 'Plots'
          self.ut = Utils(self.final_path, 'matplotlib')

          """ Fichier de configuration, éditable manuellement en yaml. """
          # [print(style) for style in plt.style.available]   # Décommenter pour voir la liste des styles disponibles.
          # Dictionary(rcParams).print()                      # Décommenter pour voir la liste des paramètres disponibles.
          yaml_file = os.path.normpath(f'{self.final_path}/{self.node_id}-matplotlib.yaml')
          self.o_yaml = YamlParams(yaml_file)
          rc_params = self.o_yaml.get_rcparams()
          for key, val in rc_params.items():
              rcParams[key] = val
          plt.style.use(self.o_yaml.get_style())

          """ Initialisation de matplotlib.pyplot. """
          self.fig = plt.figure()
          plt.subplots_adjust(top=.93, bottom=.07, left=.07, right=.98, wspace=2., hspace=10.)  # à ajuster.
          self.gridspec = [12, 12]      # Découpe de la figure : Nb lignes, nb colonnes.

          """ Restauration de l'état de la fenêtre. """
          self.ut.restore_state(self.mgr.window)

          """ Surveillance des fichiers '.pkl'. """
          self.ini_watch()

          """ Événements. """
          self.listen.timeout.connect(self.listener)
          self.anim.timeout.connect(self.show_anim)
          self.fig.canvas.mpl_connect('key_press_event', self.key_event)

          """ Boucles. """
          self.listen.start(1000)
          self.anim.start(self.delay)
          plt.show()

      def show_anim(self):
          """ Une entrée (num_input = 0) donc un seul graphique occupant tout l'espace de self.fig (de la fenêtre). """
          """ Ini. """
          if self.b_busy:
              return
          self.b_busy = True  # Occupé. Évite une réentrance.

          for num_input in range(8):
              ax = self.ax[num_input]
              if not ax:
                  continue

              """ Lecture des données à afficher : entre {pointer} et {pointer+nb_points}. """
              x = np.arange(ax.pointer, ax.pointer + self.nb_points)
              y = ax.o_calc.np_array[ax.pointer: ax.pointer + self.nb_points]
              if y.shape[1] == 0:  # Nombre de courbes.
                  continue

              """ Limites x et y (abscisses et ordonnées). """
              ax.set_xlim(ax.pointer, ax.pointer + self.nb_points)  # Abscisses.
              y_min, y_max = np.min(y), np.max(y)
              y_padding = (y_max - y_min) * 0.05  # Marges top et bottom du graphique.
              y_min, y_max = y_min - y_padding, y_max + y_padding
              ax.set_ylim(y_min, y_max)  # Ordonnées.

              """ Attribution des valeurs. """
              for o_line in ax.lines:
                  if hasattr(o_line, 'attr'):
                      num_col = int(o_line.attr['num_col'])
                      o_line.set_xdata(x)
                      o_line.set_ydata(y[:, num_col])

              """ Avancement du pointeur. """
              if len(ax.lines) > 0:  # Immobile si aucune courbe n'est affichée.
                  ax.pointer += 1
              if ax.pointer > 90_000:  # Bouclage provisoire.
                  ax.pointer = 0

          """ Affichage. """
          plt.draw()
          self.b_busy = False  # Libre.

      def ini_watch(self):
          """ Liste des éléments à surveiller : dossier {graphe} + dossiers {nodes} + fichiers .pkl + fichiers .yaml
          - Le dossier est self.final_path, dans les backups.
          - Les fichiers calc_*.pkl : un par entrée active de ce node d'affichage.
          - Les fichiers .yaml : valeurs des clés 'Yaml file' dans les .pkl """

          """ 1) - Dossier du graphe dans les backups :dossier-parent de tous les nodes du graphe. """
          graph_path = os.path.normpath(f"{os.path.dirname(__file__).replace('show', 'backups')}/{self.graph_name}")

          """ 2) - Liste des dossiers des nodes du graphe (qui contiennent des fichiers nécessaires aux calculs) """
          l_folders = [graph_path] + [f'{graph_path}{os.sep}{node}' for node in os.listdir(graph_path) if
                                      str(node).startswith('node')]

          """ 3) - Liste des fichiers calc_*.pkl physiquement présents dans le dossier self.final_path """
          l_watched_files = [os.path.normpath(f'{self.final_path}/{calc}') for calc in
                             os.listdir(self.final_path) if calc.startswith('calc_')]

          """ 4) - Liste des fichiers .yaml : chaque od_calc (extrait du pkl) contient plusieurs clés 'Yaml file'.
                   On en fait une liste sans doublons. """
          s_yaml = set()  # set() au lieu de list() pour s'affranchir des doublons.
          for path, folder, l_files in os.walk(graph_path):
              [s_yaml.add(os.path.normpath(f'{path}/{file}')) for file in l_files if os.path.splitext(file)[1] == '.yaml']

          """ 5) - Concaténation des listes précédentes. """
          l_watched_files += list(s_yaml)  # Concaténation de 2 listes de fichiers.
          l_files = l_folders + l_watched_files  # Concaténation de la liste des dossiers et de celle des fichiers.

          """ 6) - Vérification des changements dans cette liste, mais non dans le contenu des fichiers. """
          if self.l_files_ante != l_files:
              self.l_files_ante = self.ut.deepcopy(l_files)  # Mémorisation (copie profonde).
              self.ut.watch_file(l_files, self.watch)  # (Re)lancement de la surveillance.
              self.watch(l_watched_files)

      def watch(self, l_files):
          files_only = [file for file in l_files if os.path.isfile(file)]
          if len(files_only) == 0:
              """ l_files ne contient que des dossiers : cela signifie que des fichiers ont été ajoutés ou supprimés. """
              self.ini_watch()
              return

          """ Lecture de tous les calc_*.pkl (un par entrée) et écriture de leur contenu dans une liste. """
          self.od_calc = Dictionary()
          l_pkl = [(f'calc_{i}', os.path.normpath(f'{self.final_path}/calc_{i}.pkl')) for i in range(8)]
          for name_input, pkl_file in l_pkl:
              try:
                  with open(pkl_file, 'rb') as pk:
                      d_calc = pickle.load(pk)
                      self.od_calc.write(name_input, d_calc)
              except (Exception,):
                  pass

          """ Création ou update du super-dictionnaire self.od_yaml de matplotlib. """
          self.o_yaml.set_yaml(self.od_calc)

          """ La méthode self.update_figure() est chargée des mises à jour des calculs et des affichages. """
          self.update_figure()

      def update_figure(self):
          """ Update suite aux modifications .pkl et .yaml """
          l_inputs = [key for (key, val) in self.od_calc.items() if val['edges']]  # Entrées actives seulement.
          d_default_grid = self.get_default_grid(l_inputs)  # Dictionnaire. Les clés sont 'calc_0', 'calc_1', etc.

          """ 1 - Titre de la fenêtre. """
          figure_title = self.od_calc.read(['calc_0', f'Node{self.node_id}', 'Fenêtre', 'Titre'], 'Graphiques')
          local = ' - Mode local' if len(sys.argv) < 6 else ''
          self.mgr.set_window_title(figure_title + local)

          """ Exemple de compilation dynamique au niveau de la figure. """
          # d_context = {'msg': 'Bonjour les codeurs !'}
          # self.o_yaml.compile(['Figure', 'Code'], d_context)
          # print(d_context['return_value'])
          # print(d_context['error'])

          """ Boucle sur les entrées du node afficheur. """
          for name_input in l_inputs:
              """ 2 - Serveur de signaux : Il s'agit du node connecté à cette entrée.
                  Création si inexistant de l'objet Calcul par compilation dynamique. """
              od_calc = Dictionary(self.od_calc[name_input])
              node_sid, num_input = self.get_server_node(od_calc)

              """ 3 - Subplots : création, update, géométrie. """
              pointer = self.ax[num_input].pointer if self.ax[num_input].__class__.__name__ == 'AxesSubplot' else 0
              default_grid = [self.gridspec] + d_default_grid[name_input]
              self.o_yaml.subplot2grid(plt, self.ax, num_input, default_grid)  # Création ou update de self.ax[num_input]
              ax = self.ax[num_input]     # Copie par référence.
              ax.pointer = pointer

              """ 4 - Actualisation de la liste des courbes ax.lines. """
              l_keys, l_keys_default = [f'Node{self.node_id}', f'Entrée {num_input}'], [f'Node{self.node_id}']
              od_lines = Dictionary(od_calc.read(l_keys, od_calc.read(l_keys_default)))
              self.update_lines(num_input, od_lines)  # Suppressions et ajouts de courbes.

              if node_sid is None:
                  continue

              """ 5 - Délégation des calculs à l'objet o_calc. """
              o_calc = self.lo_calc[num_input]
              od_calc.write([node_sid, 'Taille buffer'], 100_000)
              o_calc.create_values(node_sid, od_calc)  # od_calc = dico entrée 0.

              """ 6 - show_anim() a besoin de connaître les colonnes du tableau numpy qui contiennent les valeurs. """
              indx = 0
              l_key_lines = [key for (key, val) in od_lines.items() if isinstance(val, dict) and 'Signal actif' in val]
              for key, val in o_calc.od_config.items():
                  if isinstance(val, dict) and val['actif'] and 'num_col' in val:
                      od_lines.write([l_key_lines[indx], 'num_col'], val['num_col'])
                      o_line = self.get_line(num_input, l_key_lines[indx])
                      if o_line is not None:
                          o_line.attr = od_lines.read(l_key_lines[indx])
                      indx += 1

              """ 7 - Ajout d'attributs (o_calc et d_columns) à l'objet self.ax """
              ax.o_calc = o_calc
              ax.d_columns = {'Entrée': num_input}

              """ 8 - Affichage - Pour chaque subplot : update des courbes avant leur traitement. """
              for o_line in ax.lines:     # Parcours des courbes de cette entrée de node.
                  """ Affectation des attributs aux courbes : couleur, épaisseur, style, légende. """
                  od_line = Dictionary(od_lines.read(o_line.name))
                  if not od_line:
                      continue
                  od_line.write('Entrée', f'Entrée {num_input}')
                  ax.d_columns[o_line.name] = od_line.read('num_col')
                  # https://matplotlib.org/stable/api/_as_gen/matplotlib.lines.Line2D.html
                  o_line.od = od_line  # Création de l'attribut .od : Ajout du dictionnaire à l'objet o_line.
                  o_line.set_color(od_line.read('Couleur'))
                  o_line.set_linewidth(od_line.read('Épaisseur'))
                  o_line.set_linestyle(self.get_linestyle(od_line.read('Style')))
                  o_line.set_label(od_line.read('Légende'))
                  self.o_yaml.line_params(o_line)         # Paramètres étendus pour cette courbe.
                  """ Exemple de compilation dynamique au niveau de la courbe 'o_line'. Décommenter si nécessaire. """
                  # d_context = {'line': o_line}
                  # self.o_yaml.compile([f'Entrée {num_input}', o_line.name, 'Code'], d_context)

              """ 9 - Subplot : titre et légendes et autres attributs ... """
              self.o_yaml.subplot_params(ax)  # Paramètres étendus pour le subplot.
              """ Exemple de compilation dynamique au niveau du subplot 'num_input'. Décommenter si nécessaire. """
              # d_context = {'subplot': ax}
              # self.o_yaml.compile([f'Entrée {num_input}', 'Code'], d_context)

              title = f"gr {num_input} - {od_lines.read('Titre')}"
              ax.title.set_text(title)
              self.o_yaml.legend(self.ax, num_input)
              self.o_yaml.labels(self.ax, num_input)
          plt.draw()  # Nécessaire lorsque l'affichage est en pause.

      @staticmethod
      def get_default_grid(l_inputs):
          """ Le gridspec est de  12 x 12 cellules.
          https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.subplot2grid.html#matplotlib.pyplot.subplot2grid
          https://www.youtube.com/watch?v=OebyvmZo3w0 <- Sentdex
          https://www.youtube.com/playlist?list=PLQVvvaa0QuDfefDfXb9Yf0la1fPDKluPF
          """
          nb_inputs = len(l_inputs)
          d_gs = dict()
          if nb_inputs == 1:  # Un seul subplot de 12 x 12.
              d_gs[l_inputs[0]] = [(0, 0), 12, 12]
          elif nb_inputs == 2:  # 2 subplots empilés de 6 x 12 (6 lignes, 12 colonnes)
              for i in range(nb_inputs):
                  d_gs[l_inputs[i]] = [(i * 6, 0), 6, 12]
          elif nb_inputs == 3:  # 3 subplots empilés de 4 x 12
              for i in range(nb_inputs):
                  d_gs[l_inputs[i]] = [(i * 4, 0), 4, 12]
          elif nb_inputs == 4:  # 4 subplots de 6 x 6
              for i in range(nb_inputs):
                  row = 6 * (i // 2)        # 0, 0, 6, 6
                  col = 6 * (i % 2)         # 0, 6, 0, 6
                  d_gs[l_inputs[i]] = [(row, col), 6, 6]
          elif nb_inputs == 5:  # 1 subplot de 4 x 12 au dessus de 4 subplots de 4 x 6
              d_gs[l_inputs[0]] = [(0, 0), 4, 12]
              for i in range(4):
                  row = 4 + 4 * (i // 2)      # 4, 4, 8, 8
                  col = 6 * (i % 2)           # 0, 6, 0, 6
                  d_gs[l_inputs[i+1]] = [(row, col), 4, 6]
          elif nb_inputs == 6:  # 6 subplots de 4 x 6
              for i in range(nb_inputs):
                  row = 4 * (i // 2)        # 0, 0, 4, 4, 8, 8
                  col = 6 * (i % 2)         # 0, 6, 0, 6, 0, 6
                  d_gs[l_inputs[i]] = [(row, col), 4, 6]
          elif nb_inputs == 7:  # 1 subplot de 3 x 12 au dessus de 6 subplots de 3 x 6
              d_gs[l_inputs[0]] = [(0, 0), 3, 12]
              for i in range(6):
                  row = 3 + 3 * (i // 2)      # 3, 3, 6, 6, 9, 9
                  col = 6 * (i % 2)           # 0, 6, 0, 6, 0, 6
                  d_gs[l_inputs[i+1]] = [(row, col), 3, 6]
          elif nb_inputs == 8:  # 8 subplots de 3 x 6
              for i in range(nb_inputs):
                  row = 3 * (i // 2)        # 0, 0, 3, 3, 6, 6, 9, 9
                  col = 6 * (i % 2)         # 0, 6, 0, 6, 0, 6, 0, 6
                  d_gs[l_inputs[i]] = [(row, col), 3, 6]
          return d_gs

      def remove_lines(self):
          """ En cas d'absence de dictionnaire de calcul, on efface les courbes affichées. """
          for num_input in range(8):
              try:
                  l_lines = self.ax[num_input].lines[:]
                  for o_line in l_lines:
                      self.ax[num_input].lines.remove(o_line)
              except AttributeError:
                  pass
          plt.draw()

      @staticmethod
      def get_linestyle(param_style):
          if param_style.startswith('___'):
              return '-'
          elif param_style.startswith('- -'):
              return '--'
          elif param_style.startswith('. .'):
              return ':'
          return '-.'

      def update_lines(self, num_input, d_plots):
          """ Actualisation de la liste de courbes self.ax[num_input].lines[].
          On compare les listes de coubes nécessaires et de courbes existantes.
          On en déduit celles qu'il faut ajouter, celles qu'il faut supprimer. """

          """ 1) Courbes nécessaires : l_needed. """
          l_needed = list()
          for key, val in d_plots.items():
              if isinstance(val, dict) and 'Signal actif' in val and val['Signal actif']:
                  l_needed.append(key)

          """ 2) Courbes existantes : l_exist. """
          l_exist = self.line_exist(num_input)

          """ 3) Ajout (création) de courbes. """
          for needed in l_needed:
              if needed not in l_exist:
                  o_line, = self.ax[num_input].plot(np.empty(0))  # [num_input] = Élément 0 de la liste.
                  o_line.name = needed

          """ 4) Suppression de courbes. """
          for exist in l_exist:
              if exist not in l_needed:
                  o_line = self.get_line(num_input, exist)
                  if o_line is not None:
                      self.ax[num_input].lines.remove(o_line)

      def line_exist(self, num_input):
          l_lines = list()
          for line in self.ax[num_input].lines:
              l_lines.append(line.name)
          return l_lines

      def get_line(self, num_input, line_name):
          for o_line in self.ax[num_input].lines:
              if o_line.name == line_name:
                  return o_line
          return None

      def get_server_node(self, od_calc):
          """
          :param od_calc: Dictionnaire de l'entrée appelante.
          :return: Tuple (Nom du node-serveur, Num entrée de moi-même (Node 'Plots')).
          """
          s_edges = od_calc.read('edges', None)  # Préfixe 's_' car les edges sont groupés dans un set().

          """ Recherche du socket_out emetteur (directement connecté au socket_in de ce node 'Plots'). """
          socket_from, socket_to = None, None
          for edge in s_edges:
              socket_to = edge[1]
              if socket_to[0] == self.node_id:
                  socket_from = edge[0]
                  break
          if socket_from is None or socket_to is None:
              return None, None

          node_sid = f'Node{socket_from[0]}'
          num_input = socket_to[1]
          if node_sid not in od_calc:
              return None, None
          if self.lo_calc[num_input] is not None:
              """ Retour si l'objet o_calc existe déjà.  """
              return node_sid, num_input

          """ Création de l'objet o_calc par compilation dynamique."""
          compile_from = od_calc.read([node_sid, 'Compile from'], None)
          d_context = {'yaml_file': od_calc.read([node_sid, 'Yaml file'])}
          code = f'from {compile_from} import Calcul; o_calcul = Calcul(yaml_file)'
          try:
              code = compile(code, '<string>', 'exec')
              eval(code, d_context)
              o_calcul = d_context['o_calcul']
              self.lo_calc[num_input] = o_calcul
              return node_sid, num_input
          except (Exception,):
              print(f'Erreur de compilation dans {compile_from}')
              return None, num_input

      @property
      def mgr(self):
          return plt.get_current_fig_manager()

      def listener(self):
          """ 1 - Si le poste de contrôle est fermé => fin programme, sauf en mode autonome. """
          if self.parent_pid > 0 and not psutil.pid_exists(self.parent_pid):
              exit()

          """ 2 - Persistance géométrie. """
          geometry = self.get_real_geometry()
          if self.geometry != geometry:
              self.ut.save_state(self.mgr.window)
              self.geometry = geometry

      def get_real_geometry(self):
          geom = self.mgr.window.geometry()
          return geom.x(), geom.y(), geom.width(), geom.height()

      def key_event(self, ev):
          """ Appui sur une touche du clavier. """
          keycode = ev.key
          if keycode == ' ':
              """ Pause on/off. """
              self.b_paused = not self.b_paused
              self.anim.stop() if self.b_paused else self.anim.start(int(self.delay))
          elif keycode == '+':
              """ Accélérer. """
              self.anim.stop()
              self.delay /= 1.5
              self.delay = max(5, self.delay)
              self.anim.start(int(self.delay))
          elif keycode == '-':
              """ Ralentir. """
              self.anim.stop()
              self.delay *= 1.5
              self.delay = min(3000, self.delay)
              self.anim.start(int(self.delay))


  if __name__ == '__main__':
      sys.argv.append('Signaux')  # Nom du graphe.
      sys.argv.append('0')  # Plots id. (La ligne de commande ne doit contenir que du str).
      sys.argv.append('-1')  # Gestion de la fermeture automatique. Poste de contrôle PID : -1 en local.
      mpl = ShowMatPlotLib()




---

• Ajout du paramètre file au constructeur de Utils.
  Utils.__init__() :

      def __init__(self, path='', file='params'):
          self.o_dt = DateTime()  # o_dt = 'Object DateTime'
          self.caller_dir = os.getcwd()  # dossier du code appelant. Ne pas remplacer getcwd()
          path_conf = self.caller_dir if path == '' else path
          self.settings = QSettings(f"{path_conf}{os.sep}{file}.conf", QSettings.IniFormat)
          self.watcher = None




• 3 méthodes ajoutées à matplotlib_yaml.py > YamlParams.
  YamlParams.subplot2grid(), YamlParams.legend(), YamlParams.labels() :

      def subplot2grid(self, plt, ax, num_input, default_grid):
          grid = self.od_yaml.read(['Figure', 'Grille'], default_grid[0])
          geometry = self.od_yaml.read([f'Entrée {num_input}', 'Géométrie'])
          try:
              grid = [grid] + [geometry[:2]] + geometry[2:]
              ax[num_input] = plt.subplot2grid(*grid)
          except (Exception,):
              ax[num_input] = plt.subplot2grid(*default_grid)

      def legend(self, ax, num_input):
          """ https://matplotlib.org/stable/api/legend_api.html """
          default = dict(loc='upper left', ncol=2, framealpha=.3, facecolor='#ffe')
          d_legend = self.od_yaml.read([f'Entrée {num_input}', 'Légende'], default)
          b_show = True
          if 'show' in d_legend:
              b_show = d_legend['show']
              del d_legend['show']
          if b_show:
              try:
                  ax[num_input].legend(**d_legend).set_frame_on(True)
              except (Exception,):
                  ax[num_input].legend(**default).set_frame_on(True)

      def labels(self, ax, num_input):
          try:
              ax[num_input].set_xlabel(xlabel=self.od_yaml.read([f'Entrée {num_input}', 'xlabel']), loc='left')
              ax[num_input].set_ylabel(self.od_yaml.read([f'Entrée {num_input}', 'ylabel']))
          except (Exception,):
              pass




• Dans yaml_parent.py > Yaml : Une méthode modifiée, une méthode ajoutée.
  Fichier complet yaml_parent.py :

  from functions.utils import Dictionary
  import yaml
  import os


  class YamlParent:
      def __init__(self, yaml_file):
          self.yaml_file = yaml_file
          self.od_params = Dictionary()
          self.od_yaml = Dictionary()
          self.set_yaml()

      def set_yaml(self, od_params=None):
          """ Affectation de 2 membres : od_params et od_yaml. """
          self.od_params = Dictionary() if od_params is None else od_params
          try:
              with open(self.yaml_file, 'r', encoding='utf-8') as yml:
                  self.od_yaml = Dictionary(yaml.safe_load(yml))
          except (Exception,) as err:
              if os.path.isfile(self.yaml_file):
                  print(f'Erreur dans le fichier {self.yaml_file}.\n{err}')

      def compile(self, l_keys, d_context):
          """
          Exemple de code appelant :
              d_context = {'msg': 'Bonjour les codeurs !'}
              self.o_yaml.compile(d_context)
              print(d_context['return_value'])
          Exemple de code dans le fichier Yaml :
              Figure:
                Code: |
                  print(f'Je suis dans le code compilé.\n{msg}')
                  return_value = 'Terminé.'
          En cas d'erreur de compilation, celle-ci peut être lue dans d_context['error'].
          """
          yaml_code = self.od_yaml.read(l_keys)
          try:
              code = compile(yaml_code, '<string>', 'exec')
              eval(code, d_context)
              d_context['error'] = "Pas d'erreur."
          except (Exception,) as err:
              d_context['error'] = f'Erreur :\n{err}'






---

Conditions :

• Créer ce graphe :

• Dans le yaml de Plots-0, forcer la géométrie de l'entrée 0 seulement : [0, 1, 3, 4]
• Par ailleurs, toujours dans le yaml de Plots-0, s'il y a des références à des signaux, par exemple dans fill between, vérifier qu'elles soient en accord avec le graphe ci-dessus.

• Cliquer sur le bouton de paramètres avancés de Plots-0. Vous pouvez remplacer le code du yaml par celui-ci :

  ---
  Fenêtre:
    # Redémarrer pour la prise en compte des paramètres de la fenêtre.

    # Styles disponibles, faire : [print(style) for style in plt.style.available]
    # ['seaborn', 'Solarize_Light2', '_classic_test_patch', 'bmh', 'classic', 'dark_background', 'fast', ...]
    style: dark_background

    # Pour voir tous les paramètres disponibles, faire: Dictionary(rcParams).print()
    # (Vérifier l'import : from matplotlib import rcParams)
    rcParams:
      toolbar: 'None'    # 'None', 'toolbar2', 'toolmanager'

  Figure:
    Grille: [12, 12]
    Code: |
      # code python ici sur plusieurs lignes
      # Exemple de code appelant :
        # d_context = {'msg': 'Bonjour les codeurs !'}
        # self.o_yaml.compile(d_context)
        # valeur_de_retour = d_context['retour']
      print(f'Je suis dans le code compilé.\n{msg}')
      return_value = 'Terminé.'   # Variable de retour.

  Entrée 0:
    Géométrie: [0, 1, 3, 4]   # [N° ligne, N° col., Nb lignes, Nb cols.]
    #                                 |_ Grille de  12 x 12
    Légende:
      show: False
    fill between:    # 'x' au début : En changeant l'orthographe, la clé devient inactive.
      lines:
        - Signaux1-Sinus
        # - 10
        # - Signaux1-Triangle
        - Signaux1-Cosinus
      color: C0   # C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 - https://matplotlib.org/2.0.2/users/colors.html
    Signaux1-Cosinus:   # Lines2D : https://matplotlib.org/stable/api/_as_gen/matplotlib.lines.Line2D.html
      alpha: .7

  Entrée 1:
    xlabel: 'Abscisse de gr1'
    ylabel: 'Ordonnée de gr1'

  Entrée 2:
    # géométrie : [6, 12, 4, 8]
    fill between:
      lines:
        - Signaux3-Triangle
        - Signaux3-Cosinus
      color: C7

  Entrée 3:
    # géométrie : [7, 7, 4, 5]
    Légende:
      show: False

  Entrée 4:
    xfill between:
      lines:
        - Signaux2-Triangle
        - Signaux2-Cosinus
      color: '#ff0'   # C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 - https://matplotlib.org/2.0.2/users/colors.html

  Entrée 5:
    Légende:
      show: False
      ncol: 2
      loc: 'upper left'
      framealpha: 0
      facecolor: '#ffe'

  Entrée 6:

  Entrée 7:
    Légende:
      show: False




• Le contenu des nodes Signaux et de leur yaml n'a pas d'importance.
• Cliquer sur Voir :

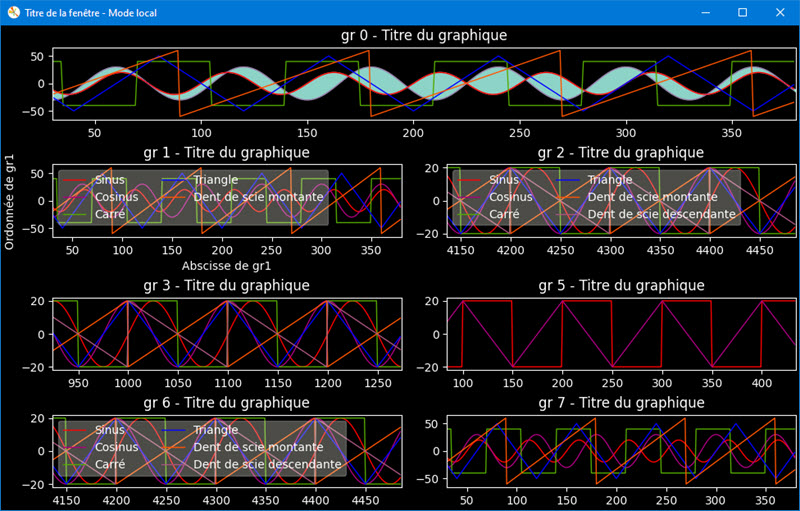

Nous voyons 7 graphiques car 7 entrées sont connectées.


---

Défaut N° 1 :

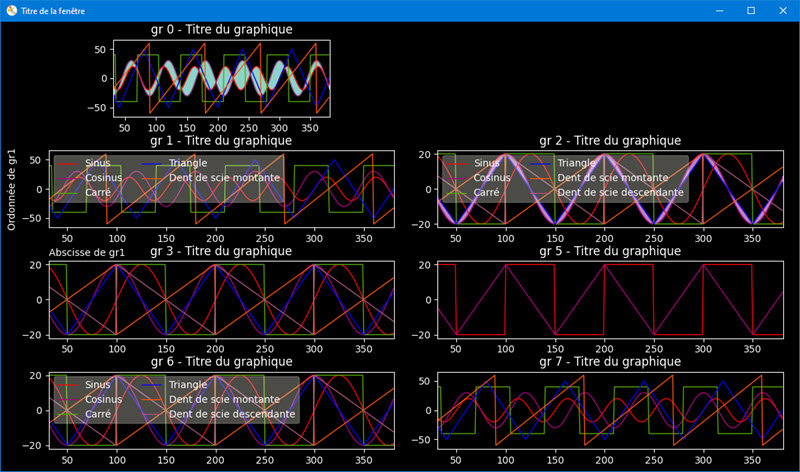

• Décocher des nodes Signaux : L'affichage montre toujours 7 graphiques.
• A vous de corriger ce bug : Bon coding et bon courage !

---

Défaut N° 2 :

• Le défaut N° 1 doit être corrigé.

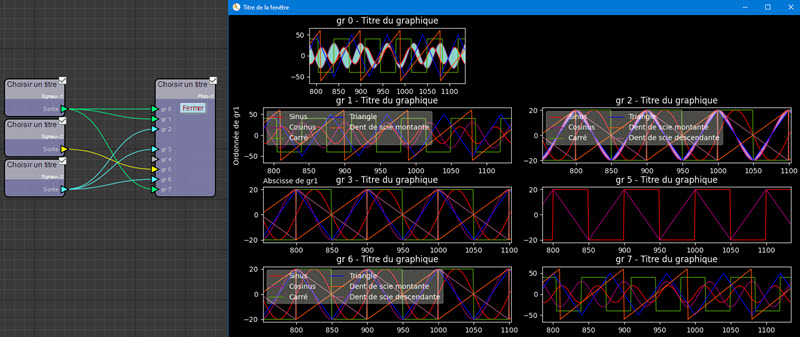

• Dans certaines conditions, des graphiques fantômes restent affichés.
• Activez tous les nodes Signaux ...

7 entrées actives, 7 graphiques affichés : normal !


• ... puis désactivez Signaux-3 :

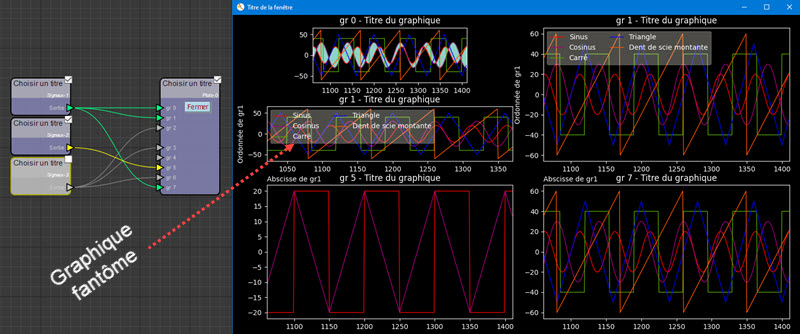

4 entrées actives : 5 graphiques affichés : anormal !


• A vous de corriger ce bug : Bon coding et bon courage !

---

Vérification

---

Snippets

• Plusieurs graphiques

---

Bonjour les codeurs !

---
