Avant-propos

Bug :

Lorsqu'un edge est désactivé ou supprimé, le socket d'arrivée garde sa couleur.
Seuls les socket_in sont concernés par ce bug.

Correction en 2 temps :

Modifier le code de couleur de brosse dans UiSocket.
UiSocket.state_brush() :

    @property
    def state_brush(self):
        """ Couleur de fond : paramétrée (on), gris (off), ou blanc (survol). """
        color_off = self.o_socket.o_node.d_display['col_brush']['off']
        if self.o_socket.b_input:
            o_edge = list(self.o_socket.get_gredges())[0].o_edge if len(self.o_socket.get_gredges()) == 1 else None
            color = o_edge.color if o_edge is not None and o_edge.b_on else color_off
        else:
            color = self.o_socket.color if self.o_socket.o_node.b_on else color_off
        color = '#fff' if self.b_hover else color
        return pg.mkBrush(color)

Supprimer une ligne devenue inutile.
CtrlEdge.setup(), supprimer la ligne self.o_socket_in.color = self.color

Vérifier.

Description

Ceci est le dernier tuto du poste de contrôle !

La finalité du poste de contrôle est la production de fichiers calcul.pkl, qui contiennent les modèles de calculs, sous forme d'un super-dictionnaire OrderedDict.

Il y aura un fichier calcul.pkl pour chaque graphique à afficher.
Concrètement chaque socket actif d'un node de type Plots représente un graphique.
Terminologie :
- Un graphe peut contenir plusieurs nodes de type Plots.
  - Un node de type Plots peut avoir plusieurs graphiques, qui seront affichés dans une même fenêtre.
    - Un graphique peut avoir plusieurs signaux ← calcul.pkl.
      - Chaque signal sera représenté sous forme de courbe, d'histogramme, de nuage de points, etc ... selon sa nature.

Sans voir le reste du graphe, nous constatons que ce node possèdera 3 fichiers calcul.pkl.

Constat

Certaines modifications du graphe peuvent avoir des répercussions au niveau de l'affichage des signaux :
- Nombre de cases cochées dans Histos ou Signaux.
- Longueur des moyennes dans MM, MACD, ...
- Ajout, suppression, activation ou désactivation de nodes
- Ajout, suppression d'edges.
- Etc.
D'autres modifications sont sans incidence :
- Couleur, maille, zoom, grille, ... de la vue.
- Couleur des sockets et des edges.
- Position des nodes.
- Etc.
Les calculs se cumulent et vont de l'amont (générateurs ou capteurs) vers l'aval (afficheurs ou actionneurs).
Un graphique (un socket in de Plots) est produit par certains nodes (pas tous !)
- Dans l'exemple ci-dessous, le graphique 10-4 n'est produit que par le node 4, les autres nodes ne seront pas consultés.
Une modification du graphe peut affecter zéro, un ou plusieurs graphiques.

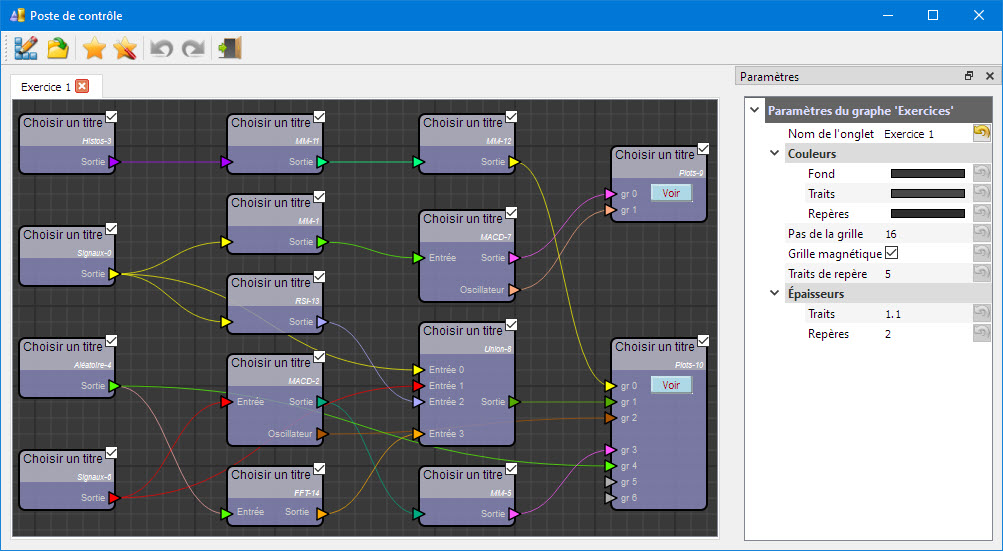

Exemple de graphe.

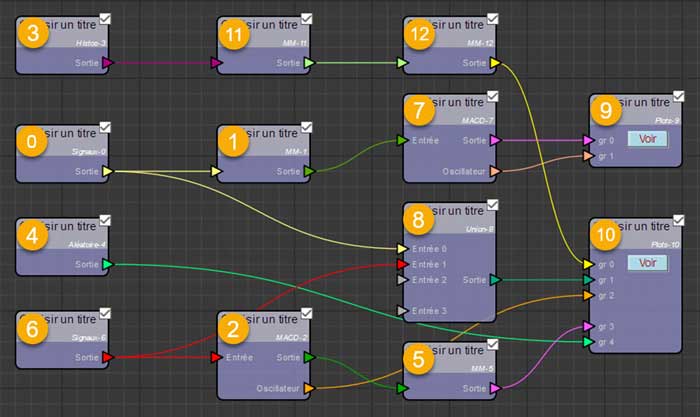

Prenons cet exemple de graphe pour faciliter la compréhension. Les afficheurs (Plots) sont influencés par les nodes en amont :
7 fichiers calcul.pkl vont être créés : 2 pour le node 9 et 5 pour le node 10.
- Les sockets 0 et 1 du node 9 dépendent des nodes 0, 1 et 7 ← node_9/calc_0.pkl, node_9/calc_1.pkl
- Le socket 0 du node 10 dépend des nodes 3, 11 et 12. ← node_10/calc_0.pkl
- Le socket 1 du node 10 dépend des nodes 0, 6 et 8. ← node_10/calc_1.pkl
- Le socket 2 du node 10 dépend des nodes 6 et 2. ← node_10/calc_2.pkl
- Le socket 3 du node 10 dépend des nodes 6, 2 et 5. ← node_10/calc_3.pkl
- Le socket 4 du node 10 ne dépend que du node 4. ← node_10/calc_4.pkl
Un même node peut concerner plusieurs graphiques :
- Par exemple, la modification du node 0 affectera l'affichage de 3 graphiques : 9-0, 9-1 et 10-1.

Sortie d'un node : graphiques ou sockets.

Tous les nodes ont des sorties :
- Dans les types Plots, les sorties sont des graphiques.
- Pour les autres types de nodes, les sorties sont matérialisées par des sockets de sortie.
Dans tous les cas, chaque sortie est fonction des entrées et des paramètres (modifiables ou pas). s = f(e, p)
Chaque sortie a son propre modèle de calculs (super-dictionnaire).
- Il sera enregistré en pkl si d'autres process Python doivent s'en servir.
- C'est le cas pour les afficheurs qui sont des process Python séparés et qui fonctionnent de façon autonome.
  - Ils n'utilisent pas le poste de contrôle, mais seulement les fichiers de calcul pkl.

Fonctionnement :

Lorsqu'un node est modifié, il doit le signaler aux graphiques qu'il affecte, pas aux autres.
Chaque graphique concerné doit reconstruire son dictionnaire de calculs et l'enregistrer en pkl.
Le rôle du poste de contrôle s'arrête là.

1 - recalculate() - Lors des modifications du graphe :

A chaque modification de l'infrastructure, la méthode CtrlScene.recalculate() doit être appelée :
- Lancement de l'appli, création ou ouverture d'un graphe.
- Ajout / suppression d'un node.
- Ajout / suppression d'un edge.
- Undo & Redo.
Par conséquent, on ajoute l'appel à recalculate() à la fin de cette méthode infrastructure().
Par ailleurs, certaines modifications de paramètres ne modifient pas l'infrastructure mais seulement les calculs. Exemple :
- Nombre de signaux délivrés par les historiques, les signaux ou les moyennes mobiles.
- Type de moyenne.
- Longueurs des périodes des moyennes.
A chaque modification d'un paramètre de node, la méthode CtrlNode.refresh() est appelée.
- Par conséquent, on ajoute l'appel à recalculate() à la fin de cette méthode refresh().
Cette méthode recalculate() délègue les calculs aux sockets in des nodes terminaux → CtrlSocket.recalculate().
Enfin, chaque socket délègue les calculs à son node (ex: Plots) → plots.py > Node.recalculate().

Il y a donc 2 méthodes à modifier et 3 méthodes à créer :

CtrlScene.infrastructure() ← à modifier.
CtrlNode.refresh() ← à modifier
CtrScene.recalculate()
CtrlSocket.recalculate()
plots.py > Node.recalculate()

2 - update_dcalc() - Propagation vers l'amont :

La méthode plots.py > Node.recalculate() possède un paramètre, num_input.
- En effet, un seul graphique à la fois est modifié.
- Pour l'instant il n'y a qu'un type Plots, mais vous pourrez en ajouter selon vos besoins.
La méthode recalculate() des nodes finaux lance la propagation vers l'amont :
1. Elle crée un dictionnaire vide, d_calc.
  - Le dictionnaire d_calc est une navette, qui s'incrémente au fur et à mesure, par modification 'en place'.
2. Elle délègue la mise à jour de d_calc à son socket d'entrée N° num_input : CtrlSocket.update_dcalc(d_calc).
3. Celui-ci (le socket in) délègue à son tour la mise à jour de d_calc à son edge : CtrlEdge.update_dcalc(d_calc).
4. L'edge demande à son socket out la même chose : CtrlSocket.update_dcalc(d_calc).
5. Le socket out demande aussi à son node de faire la mise à jour de son dictionnaire : CtrlNode.update_dcalc(d_calc).
6. Le node demande la même chose à chacun de ses sockets d'entrée, dans une boucle : CtrlSocket.update_dcalc(d_calc).
  - De plus, lorsque toutes les entrées ont répondu, il met à jour le dictionnaire reçu en paramètre d_calc.
  - Retour au point 2, propagation vers l'amont jusqu'aux nodes de type générateur.
La propagation étant terminée, le node final peut enfin :
- Compléter le dictionnaire d_calc avec ses propres paramètres d'affichage (légende, couleur, type de trait, ...)
- L'enregistrer dans le fichier pkl seulement en cas de modifications.

Il y a donc 3 méthodes à créer :

CtrlSocket.update_dcalc()
CtrlEdge.update_dcalc()
CtrlNode.update_dcalc()

Code :

CtrlScene.infrastructure() (Dernière ligne ajoutée) :

    def infrastructure(self):
        """ Le but de cette méthode est de :
            - Positionner le flag b_on de chaque node.
            - Positionner le flag b_on de chaque edge.
            - Rafraîchir l'affichage pour griser les éléments inactifs (b_on == False).
        """
        l_status_ante = list()
        l_grnodes, l_gredges = self.get_grnodes(), self.get_gredges()   # Capture unique pour ne pas alourdir.
        """ On positionne le flag de chaque node, selon son état initial. """
        for o_grnode in l_grnodes:
            o_grnode.o_node.b_on = o_grnode.o_node.get_state()
            l_status_ante.append(o_grnode.o_node.b_on)

        """ On lève tous les flags des edges. """
        for o_gredge in l_gredges:
            o_gredge.o_edge.b_on = True
            l_status_ante.append(True)

        for nb_loops in range(10):
            """ Positionnement des flags b_on de tous les nodes et de tous les edges. """
            """ État de chaque edge = 'OFF' si l'état de son node de départ OU d'arrivée est 'OFF'. """
            for o_grnode in l_grnodes:
                if not o_grnode.o_node.b_on:
                    """ Si le node est 'OFF', on baisse le drapeau de chacun de ses edges. """
                    for o_socket in o_grnode.o_node.lo_sockets_in + o_grnode.o_node.lo_sockets_out:
                        for o_gredge in list(o_socket.get_gredges()):
                            o_gredge.o_edge.b_on = False

            """ État d'un node = 'OFF' si tous ses edges d'entrée OU de sortie sont 'OFF' ou absents. """
            l_status = list()
            for o_grnode in l_grnodes:
                if o_grnode.o_node.b_on:
                    b_in, b_out = len(o_grnode.o_node.lo_sockets_in) == 0, len(o_grnode.o_node.lo_sockets_out) == 0
                    for o_socket in o_grnode.o_node.lo_sockets_in:
                        for o_gredge in list(o_socket.get_gredges()):
                            if o_gredge.o_edge.b_on:
                                b_in = True
                    for o_socket in o_grnode.o_node.lo_sockets_out:
                        for o_gredge in list(o_socket.get_gredges()):
                            if o_gredge.o_edge.b_on:
                                b_out = True
                    if not (b_in and b_out):
                        o_grnode.o_node.b_on = False

                """ Status du graphe. """
                l_status.append(o_grnode.o_node.b_on)

            for o_gredge in l_gredges:
                l_status.append(o_gredge.o_edge.b_on)

            if l_status == l_status_ante:
                """ Si aucun changement, terminé ! """
                break

            """ Mémorisation du dernier état (copie profonde - on utilise CtrlNode.deepcopy()). """
            l_status_ante = l_grnodes[0].o_node.deepcopy(l_status)

        """ Rafraîchit l'affichage du graphe. """
        self.o_grscene.update()

        """ Recalculs au niveau de chaque socket. """
        self.recalculate()

A la fin du code, les calculs sont mis à jour.

CtrlNode.refresh() (Dernière ligne ajoutée) :

    def refresh(self, l_keys):
        if l_keys[-1] == 'Titre du node':
            """ Titre du node. """
            self.o_grnode.set_title()

        elif l_keys[-2] == 'Couleurs':
            """ Couleur des sockets et des edges. """
            self.set_colors(l_keys[1:])

        else:
            """ Fin de refresh - Appel conditionnel à infrastructure(). """
            if self.b_chk and (l_keys[0] == 'infrastructure' or l_keys[-1] == 'Signal actif'):
                """ Les nodes de type générateur doivent insérer le mot 'infrastructure'
                en 1ère place dans la liste l_keys[], car ils n'ont pas 'Signal actif' dans leurs paramètres. """
                self.o_scene.infrastructure()

            """ Tous les paramètres, autres que le titre et les couleurs, influencent les calculs. """
            self.o_scene.recalculate()

CtrlScene.recalculate() :

    def recalculate(self):
        """ Outre les calculs (point 2), cette méthode fait aussi du nettoyage (points 1 et 3). """
        """ 1 - Suppression des dossiers devenus inutiles (ils ont existé, puis ont été supprimés du graphe). """
        """ Liste des dossiers physiquement présents dans le disque dur. """
        bk_path = os.path.abspath(os.path.dirname(__file__).replace('\\pc', '\\backups') + '/' + self.graph_name)
        l_folders = next(os.walk(bk_path))[1]
        """ Liste des nodes dans le graphe. """
        l_nodes = [o_grnode.o_node.s_id.lower() for o_grnode in self.get_grnodes()]
        for folder in l_folders:
            f = folder.lower()
            if f.startswith('node') and f not in l_nodes:
                """ shutil.rmtree() supprime le dossier, même non-vide, contrairement à os.rmdir(). """
                shutil.rmtree(bk_path + os.sep + f)

        """ 2 - Tous les calculs sont faits vers l'amont, en partant des nodes finaux (ex: Plots). """
        l_ends = list()
        for o_grnode in self.get_grnodes():
            if not o_grnode.o_node.lo_sockets_out:  # Pas de socket out => Node final.
                l_ends.append(o_grnode.o_node.id)
                """ Recalculs au niveau de chaque socket. """
                for o_socket_in in o_grnode.o_node.lo_sockets_in:
                    o_socket_in.recalculate()

        """ 3 - Suppression des fichiers de calcul exédentaires, donc inutiles. """
        l_edges = [edge[1] for edge in self.o_pkl.od_pkl.read('edges') if edge[1][0] in l_ends]
        l_folders = next(os.walk(bk_path))[1]   # Utiliser print() pour comprendre ces 2 lignes.
        for folder in l_folders:
            id_node = int(folder[4:])                                               # node16 => 16
            l_calc_files = next(os.walk(os.path.join(bk_path, folder)))[2]
            for cal_file in l_calc_files:
                if cal_file.startswith('calc_'):
                    id_socket = int(os.path.splitext(cal_file)[0].split('_')[1])    # calc_3.pkl => 3
                    if (id_node, id_socket) not in l_edges:
                        surplus_file = os.path.join(bk_path, folder, cal_file)
                        if os.path.isfile(surplus_file):
                            os.remove(surplus_file)

Importer os et shutil.

CtrlSocket.recalculate() :

    def recalculate(self):
        self.o_node.recalculate(self.t_id[1])

plots.py > Node.recalculate() :

    def recalculate(self, num_input):
        d_calc = {'edges': set()}
        o_socket_in = self.lo_sockets_in[num_input]
        o_socket_in.update_dcalc(d_calc)
        od_params = self.new_od(self.o_params.od_params[self.main_key])
        od_calc = self.new_od()
        od_calc.write('Compute', self.type)
        for key in od_params.key_list():
            if key[0] == 'Titre du node' or key[0] == 'Couleurs':
                continue
            if key[-1] == '$Provenance du signal :' or key[-1] == "Nombre d'entrées":
                continue
            b_add = True
            if key[0].startswith('Entrée'):
                t_socket = self.id, int(key[0][7:])
                b_add = False
                for edge in d_calc['edges']:
                    if t_socket in edge:
                        b_add = True
                        break
            if b_add:
                od_calc.write(key, od_params.read(key))

        d_calc[self.s_id] = dict(od_calc)

        """ On n'enregistre le pkl que s'il a été modifié. """
        if d_calc != self.ld_calc[num_input]:
            fic_pkl = os.path.abspath(f'{self.path_node}/calc_{num_input}.pkl')
            try:
                with open(fic_pkl, 'wb') as pk:
                    pickle.dump(d_calc, pk, pickle.HIGHEST_PROTOCOL)

                    """ MAP à supprimer. """
                    if len(self.lo_sockets_in[num_input].get_gredges()) > 0:
                        print(f"Fichier 'node{self.id}/calc_{num_input}.pkl' modifié.")
                    """ MAP à supprimer. """

                    self.ld_calc[num_input] = self.deepcopy(d_calc)     # Mémorisation.
            except (Exception,):
                pass

Importer pickle et os.

Oui mais ... la méthode new_od() n'existe pas. Créons-la.
CtlNode.new_od() :

    @staticmethod
    def new_od(dic=None):
        return Dictionary(dic)

De plus, les attributs self.ld_calc et self.path_node n'existent pas.

Déclaration de ces attributs dans l'init.
Ajouter ces 2 lignes avant self.setup() dans plots.py > Node.__init__() :
```
        self.path_node = ''
        self.ld_calc = [None for i in range(8)]      # Liste de 8 None.
```

Affectation de ces attributs.
Ajouter cette ligne à la fin de plots.py > Node.setup() :

        self.init_calc()

Ajouter la méthode plots.py > Node.init_calc() :

    def init_calc(self):
        """ Persistance dans un pkl. Un sous-dossier par node. """
        self.path_node = os.path.abspath(
            f"{os.path.dirname(__file__).split('nodes')[0]}backups/{self.o_scene.graph_name}/node{self.id}")
        os.makedirs(self.path_node, exist_ok=True)  # Création dossier. Si ce dossier existe, pas d'erreur renvoyée.

        """ Affectaion de self.ld_calc[] : Lecture des modèles de calcul mémorisés. """
        for num_input in range(len(self.lo_sockets_in)):
            fic_pkl = os.path.abspath(f'{self.path_node}/calc_{num_input}.pkl')
            if os.path.isfile(fic_pkl):
                try:
                    """ Lecture du fichier pkl. """
                    with open(fic_pkl, 'rb') as pk:  # Pas d'encoding pour les fichiers binaires.
                        self.ld_calc[num_input] = pickle.load(pk)
                except (Exception,):
                    pass

CtrlSocket.update_dcalc() :

    def update_dcalc(self, d_calc):
        """ Propagation vers l'amont. """
        if self.b_input:
            l_edges = list(self.get_gredges())
            if l_edges:
                """ Il ne peut y avoir qu'un seul edge dans la liste. """
                o_edge = list(self.get_gredges())[0].o_edge     # edge unique à l'indice 0.
                d_calc['edges'].add(o_edge.get_tid())
                o_edge.update_dcalc(d_calc)
        else:
            self.o_node.update_dcalc(d_calc)

CtrlEdge.update_dcalc() :

    def update_dcalc(self, d_calc):
        """ Propagation vers l'amont. Aucun calcul. Simple relai. """
        self.o_socket_out.update_dcalc(d_calc)

CtrlNode.update_dcalc() :

    def update_dcalc(self, d_calc):
        if not self.b_on:
            """ Stop propagation. """
            return

        """ Propagation amont. """
        for o_socket_in in self.lo_sockets_in:
            o_socket_in.update_dcalc(d_calc)
        od_params = Dictionary(self.o_params.od_params[self.main_key])

        """ Construction du dictionnaire pour les calculs, à partir du od_params. """
        od_calc = Dictionary()
        od_calc.write(['Compute'], self.type)
        for key in od_params.key_list():
            if key[0] == 'Titre du node' or key[0] == 'Couleurs':
                continue
            if key[-1] == '$Provenance du signal :':
                continue
            od_calc.write(key, od_params.read(key))

        """ Modification 'en place'. """
        d_calc[self.s_id] = dict(od_calc)

Debug :

Si on modifie le nombre d'entrées d'un node de type Plots, il apparaît une erreur au delà de la 3ème entrée.
Celà est dû à une erreur dans la méthode rebuild(), dans la partie """ Régénération des sockets """.
- On utilise le même index i pour la position du socket et pour son numéro, or ce ne sont pas les mêmes.
  - En effet le numéro de socket ne doit pas prendre en compte les séparateurs.

Voici la méthode corrigée.
plots.py > Node.rebuild() :

    def rebuild(self):
        """ Reconstruction du node suite à un changement dynamique du nombre d'entrées. """
        """ Suppression des (sockets + edges) de ce node. """
        for o_socket in self.lo_sockets_in:
            lo_gredges = list(o_socket.get_gredges())
            if lo_gredges:
                """ Suppression des éventuels edges connectés à ce socket. """
                self.o_scene.o_grscene.removeItem(lo_gredges[0])
            """ Suppression du socket. """
            self.o_scene.o_grscene.removeItem(o_socket.o_grsocket)
            o_socket.o_grsocket = None      # Suppression de l'objet.

        """ Nettoyage de la liste des entrées. """
        self.lo_sockets_in.clear()

        """ Redessine le node avec sa nouvelle hauteur. """
        ld_inputs = self.deepcopy(self.ld_inputs)
        nb_inputs = len(ld_inputs)
        h_title = self.d_display['geometry']['h_title']
        first_y = 16 * (1 + (h_title + 4) // 16)
        self.height = first_y + nb_inputs * 16 - 4  # Nouvelle hauteur.
        self.o_grnode.set_outline()

        """ Régénération de sockets. """
        for pos, d_input in enumerate(ld_inputs):
            """ On complète les dictionnaires de base. Pas de séparateurs. """
            if isinstance(d_input, dict):
                indx = len(self.lo_sockets_in)
                d_input['pos'] = True, pos      # On ajoute la pos. Tuple (input: True, num_position).
                d_input['id'] = self.id, indx    # On ajoute l'identifiant. Tuple (id_node, num_socket)
                self.lo_sockets_in.append(CtrlSocket(self, d_input))  # Socket instancié et ajouté à la liste.

        """ Régénération des edges. """
        self.o_scene.show_edges()
        self.o_scene.save_edges()

        """ Dockable des paramètres : le nombre d'entrées a changé. """
        self.o_params.set_params()
        self.dt.delay(self.o_scene.show_params, 2000)  # delay : Permet de continuer la saisie dans le dockable.

Un autre bug peut apparaître dans CtrlEdge, lorsqu'on modifie le nombre d'entrées d'un Plots, puis le nombre d'entrées d'un autre Plots.

Tant que le garbage collector de Python n'a pas effectué son nettoyage, il persiste des objets UiSocket fantômes (présents en mémoire mais absents physiquement - NoneType).

Plutôt que de compliquer le code, nous utiliserons simplement un try / except lorsque cette erreur se produit.
@property CtrlEdge.end_points() :

    @property
    def end_points(self):
        """ - Renvoie un tuple : les points de départ et d'arrivée.
            - Les coordonnées d'un socket sont relatives à celles de son node.
            - Il faut donc les additionner pour obtenir les coordonnées absolues."""
        """ Point de départ. """
        pos_node_from = self.o_socket_out.o_node.o_grnode.pos()  # type QPointF
        pos_socket_out = self.o_socket_out.o_grsocket.pos()  # type QPointF

        """ Point d'arrivée. """
        try:
            if self.o_socket_in.__class__.__name__ == 'QPointF':
                """ Edge en construction : pos_to = position de la souris. """
                pos_to = self.o_socket_in  # type QPointF
            else:
                pos_node_to = self.o_socket_in.o_node.o_grnode.pos()  # type QPointF
                pos_socket_in = self.o_socket_in.o_grsocket.pos()  # type QPointF
                pos_to = pos_node_to + pos_socket_in
            """ Les QPointF peuvent s'additionner. """
            return pos_node_from + pos_socket_out, pos_to  # Tuple.
        except (Exception,):
            return QPointF(1e5, 1e5), QPointF(1e5, 1e5)   # Si erreur, 2 points confondus, hors écran.

Importer QPointF

Vérification

Pour la vérification, tous les types de nodes sont présents.

Vérifier :
- La méthode plots.py > Node.recalculate() contient le code de vérification suivant :
```
                    """ MAP à supprimer. """
                    if len(self.lo_sockets_in[num_input].get_gredges()) > 0:
                        print(f"Fichier 'node{self.id}/calc_{num_input}.pkl' modifié.")
                    """ MAP à supprimer. """
```
  Vérifier les messages affichés suite aux modifications suivantes :
- Pour chaque node : effectuer des modifis avec incidence sur les calculs.
- Pour chaque node : effectuer des modifis sans incidence sur les calculs.
- Ajouter node.
- Supprimer node.
- Ajouter edge.
- Supprimer edge.
Suppimer ou commenter ce code après vérifications.

Bonjour les codeurs !

Commentaires & questions

Laissez vos commentaires et vos questions sur Youtube !
