Robot

Calculs & affichages / Matplotlib /
Paramétrage étendu

Décupler la puissance des nodes

Avant-propos

Étudier, réviser.

Étudiez ou révisez YAML.
Étudiez ou révisez SublimeText3.

Debug

Problème :

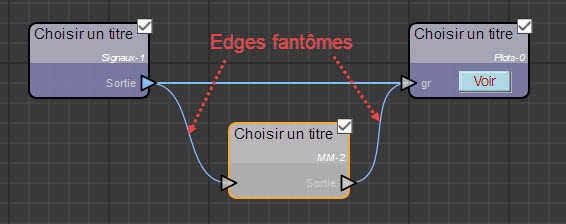

- Lors de la création de court-circuits, suite aux secousses sur un node, il apparaît parfois des edges fantômes qui restent à l'affichage et que l'on ne peut pas supprimer.
- Vérifiez par vous-même en prolongeant les secousses.
- Ils disparaîssent toutefois si l'on relance l'application ... mais ce n'est pas la solution.

Pourquoi ?
- Comme toujours (ou presque), il faut comprendre ce qui se passe pour pouvoir corriger.
- Dans la méthode CtrlNode.shake(), dès que le compteur dépasse la valeur 5, la fonction interne shortcircuit() est appelée, mais ...
- ... mais le compteur n'est pas remis à zéro !
- Par conséquent, la fonction shortcircuit() continue d'être appelée, et des edges supplémentaires sont créés.

Solution :

Remettre le compteur à zéro en appelant la fonction raz_shake() dès que le compteur dépasse 5.
Voici la méthode complète et corrigée CtrlNode.shake() (Voir la ligne 'Correction de bug') :

    def shake(self):
        def shortcircuit():
            for to_gredge in self.l_shortables:  # Tuples de gredges.
                o_socket_out = to_gredge[0].o_edge.o_socket_out  # From, depuis.
                o_socket_in = to_gredge[1].o_edge.o_socket_in  # To, jusqu'à.

                """ Suppression des 2 edges du tuple. """
                self.o_scene.o_grscene.removeItem(to_gredge[1])  # Edge de sortie.
                if self.b_removable:
                    self.o_scene.o_grscene.removeItem(to_gredge[0])  # Edge d'entrée.

                """ Création du nouvel edge de court-circuit. """
                CtrlEdge(self.o_scene, o_socket_out, o_socket_in)
                o_socket_in.to_update()

            """ Persistance. """
            self.o_scene.save_edges(backup=True)

            """ Infrastructure. """
            self.o_scene.infrastructure()

        def raz_shakes():
            """ Après cette raz, un nouveau court-circuit est autorisé. """
            self.k_shake = 0
            self.b_shaking = False

        if not self.l_shortables:
            return
        self.dt.delay(raz_shakes, delay=100)
        x, y = self.o_grnode.pos().x(), self.o_grnode.pos().y()  # Positions.
        dx, dy = x - self.x, y - self.y  # Déplacements (delta x, delta y).
        if (dx * self.dx < 0) or (dy * self.dy < 0):
            """ Le mouvement a changé de sens => incrémentation du compteur. """
            self.k_shake += 1
            if self.k_shake > 5:  # Valeur à ajuster.
                raz_shakes()      # <- Correction de bug.
                shortcircuit()

        """ Mémorisation. """
        self.x, self.y = x, y
        self.dx, self.dy = dx, dy

Par sécurité, on modifie aussi l'affichage, en rendant invisibles les edges non répertoriés.
Voici la méthode complète et corrigée UiEdge.paint() :

    def paint(self, painter, QStyleOptionGraphicsItem, widget=None):
        """ Extrémités : points P0 et P3. """
        t_ends = self.o_edge.end_points                                 # QPointF(), QPointF()
        point_from, point_to = t_ends[0], t_ends[1]                     # Point de départ (P0), Point d'arrivée (P3)
        path = QPainterPath(point_from)

        """ Points intermédiaires : P1 et P2. """
        delta_x = max(40, abs(point_from.x() - point_to.x())//2)
        p1x, p1y = point_from.x() + delta_x, point_from.y()             # P1
        p2x, p2y = point_to.x() - delta_x, point_to.y()                 # P2
        path.cubicTo(p1x, p1y, p2x, p2y, point_to.x(), point_to.y())    # Courbe de Bézier.
        painter.setPen(self.state_pen if self in self.o_edge.o_scene.o_grscene.items() else QColor(Qt.transparent))
        painter.drawPath(self.path())
        self.setPath(path)

Vérifiez.

Refactoring

Nous avions remarqué que les couleurs par défaut étaient trop claires, dans un affichage à fond clair, ce qui les rendaient presque invisibles.

Modifier la palette par défaut par celle-ci (facultatif).
Remplacer une ligne de plots.py > Node.my_params() :

palette = ['ff0000', 'aa007f', '55aa00', '0000ff', 'ff5500', 'aa557f', '00aa00', 'ff00ff', '55aaff', '00ff7f']

Il est nécessaire de réorganiser les fichiers dans le dossier Robot/nodes.
En effet, des fichiers annexes vont venir s'ajouter et nous risquons de tout mélanger. Ces fichiers sont :
- Des fiches de paramètres étendus.
- De la documentation, notamment pour les formules mathématiques des indicateurs.
- Des notes personnelles, etc.

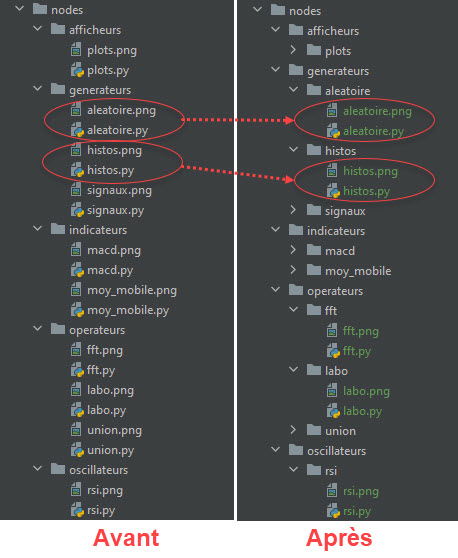

Créer des sous-dossiers et déplacer les fichiers actuels, manuellement, comme ceci :

Les sous-dossier /aleatoire, /histos, /macd, etc ont été ajoutés, les fichiers y ont été déplacés.

Évidemment, l'application ne fonctionne plus, il faut apporter des modifications à 2 méthodes:
- GroupNodes.get_datas().
- GroupNodes.populate_tab().
Le plus simple est de copier-coller le fichier complet.
/pc/dock_nodes.py :

from PyQt5.QtWidgets import QListWidget, QListWidgetItem, QListView
from PyQt5.QtCore import QSize, Qt, QByteArray, QDataStream, QIODevice, QMimeData, QPoint
from PyQt5.QtGui import QPixmap, QIcon, QDrag
import os


class GroupNodes(QListWidget):
    """ Une instance par onglet du dockable des nodes. """
    def __init__(self, dir_name):
        """
        :param dir_name: Nom du sous-dossier sur disque dur.
        """
        super().__init__()
        self.dir_name = dir_name
        self.path_name = ''
        self.setup()
        ld_datas = self.get_datas()
        self.populate_tab(ld_datas)
        self.set_flags()

    def setup(self):
        self.path_name = f"..{os.sep}nodes{os.sep}{self.dir_name}{os.sep}"
        os.makedirs(self.path_name, exist_ok=True)    # Création dossier. Si ce dossier existe, pas d'erreur renvoyée.

    # noinspection PyUnresolvedReferences
    def get_datas(self):
        """ 1 - Liste de tous les fichiers .py du sous-dossier => py_files
            2 - Seuls les fichiers qui possèdent un dictionnaire 'd_datas' sont candidats.
            3 - Création d'une liste de ces dictionnaires => ld_datas
        :return: Liste de dictionnaires de datas 'ld_datas'
        """
        ld_datas = list()       # ld_ = Liste de dictionnaires.
        if not os.path.isdir(self.path_name):
            return list()           # Si le dossier n'existe pas => onglet vide.
        l_folders = next(os.walk(self.path_name))[1]
        py_files = list()
        for folder in l_folders:
            py_file = os.path.abspath(self.path_name + folder + '/' + folder + '.py')
            if os.path.isfile(py_file):
                py_files.append(folder)
        for py_file in py_files:
            code = f"from nodes.{self.dir_name}.{py_file}.{py_file} import d_datas"
            try:
                """ Compilation dynamique. """
                eval(compile(code, '<string>', 'exec'), globals(), globals())
                d_datas['path'] = f'nodes.{self.dir_name}.{py_file}.{py_file}'
                d_datas['folder'] = py_file
                ld_datas.append(d_datas)      # Si souligné rouge -> Mark all unresolved attributes ...
            except (Exception,):
                continue
        return ld_datas

    def set_flags(self):
        """ Ces flags permettent :
            - De placer la liste en mode 'icones'.
            - D'adapter l'affichage à la largeur du dockable (retour à la ligne).
            - Dans une grille de 64 x 64 px.
            - De refuser les drops.
        :return: NA
        """
        self.setViewMode(QListView.IconMode)    # Mode 'icones'. Permet le drag.
        self.setResizeMode(QListView.Adjust)    # Adapte l'affichage à la largeur du dockable (Retour à la ligne).
        self.setGridSize(QSize(64, 64))         # Grille de 64 x 64 px.
        self.setAcceptDrops(False)              # Empêche le drop (pas de doublons).

    def populate_tab(self, ld_datas):
        """
        Affichage des icones et de leur libellé à partir de la liste 'self.ld_datas'.
        :param ld_datas: Liste de dictionnaires : un par node, contenant le nom de l'icone et de son libellé.
        :return: NA
        """
        for d_datas in ld_datas:
            """ Chaque item contient des informations : icône, libellé, flags, datas """
            name = d_datas['name']
            folder = d_datas['folder']
            icon = self.path_name + folder + os.sep + d_datas['icon']
            item = QListWidgetItem(name, self)
            icon = QPixmap(icon)
            item.setIcon(QIcon(icon))

            """ Ajout d'informations, pour le drag. """
            item.setData(Qt.UserRole, icon)                     # Affichage de l'icone sous la souris pendant le drag.
            item.setData(Qt.UserRole + 1, d_datas['path'])      # Nécéssaire pour la compilation, lancée par le drop.

    def startDrag(self, *args, **kwargs):
        """ Appelée automatiquement dès qu'un drag est amorcé dans la dock-nodes.
        - Les infos ajoutées dans populate_tab() seront récupérés par le destinaire du drop.
        """
        mime_data = QMimeData()     # Enregistre les données au format voulu (ici : 'my_robot')
        item = self.currentItem()
        item_data = QByteArray()

        """ Datas """
        icon = item.data(Qt.UserRole)
        path = item.data(Qt.UserRole + 1)

        data_stream = QDataStream(item_data, QIODevice.WriteOnly)     # Sérialisation.
        data_stream << icon               # Sérialisation de l'image.
        data_stream.writeQString(path)
        mime_data.setData('my_robot', item_data)

        drag = QDrag(self)          # Prend en charge le transport des données {mime_data}.
        drag.setMimeData(mime_data)
        drag.setHotSpot(QPoint(icon.width() // 2, icon.height() // 2))  # Curseur centré sur l'icone.
        drag.setPixmap(icon)
        drag.exec_(Qt.MoveAction)

        super().startDrag(*args, **kwargs)

Supprimer tous les fichiers .pkl des graphes du dossier backups, car leur mapping est devenu faux.

Description

Paramétrage étendu

Problème à résoudre :

Les paramètres d'un node, affichés dans le dockable des paramètres, sont au nombre de quelques dizaines au maximum.
Au delà, cela devient ingérable.
Si l'on considère Matplotlib par exemple, il y a des centaines de paramètres !
- Figures, Axes, Courbes, Collections (cliquez)
On peut aussi considérer des nodes produisant des calculs avec un grand nombre de paramètres que l'on désire tester.
- Leur nature et leur nombre sont à priori inconnus.
De plus, on aimerait tester différentes valeurs sans avoir à relancer l'application à chaque fois.

Comment résoudre ce problème ?

En utilisant des paramètres étendus, facilement éditables, au nombre de plusieurs centaines ...
... modifiables pendant l'exécution de l'application avec prise en compte immédiate, sans redémarrer.
Cela permettra d'être plus efficace, en expérimentant, en testant, et en observant les résultats directement.

Mise en place proposée :

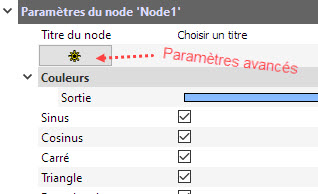

Ajout d'un bouton Paramètres avancés dans le dockable des paramètres de chaque node.

Bouton des paramètres avancés.

En cliquant sur le bouton : un document YAML apparaît dans un éditeur de code léger.
Ce document, facilement éditable, sera propre au node choisi, dans le graphe choisi.
Il sera placé dans son contexte, sans ambiguïté : /backups/{nom du graphe}/node{id}.

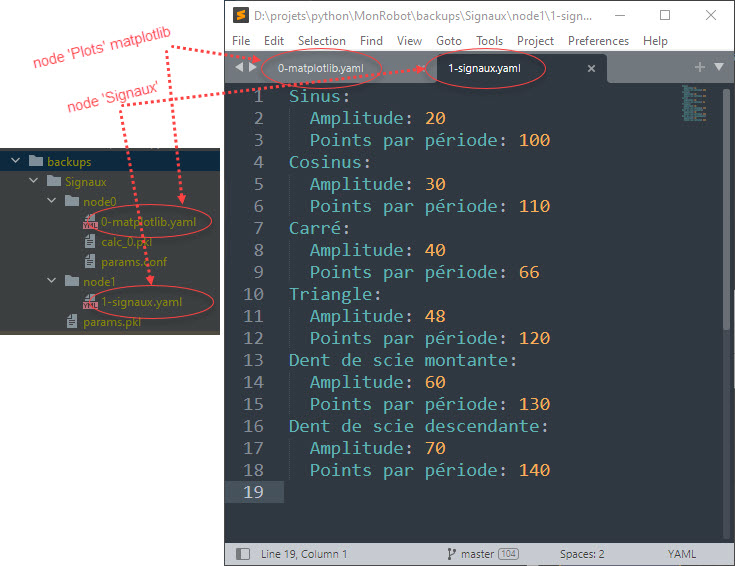

Voici un exemple d'application, sur le node Signaux d'un graphe dont le nom est également 'Signaux'.
- Il montre que les paramètres Amplitude et Période peuvent être spécifiques à chaque signal.
- Les paramètres Amplitude et Période du dockable seront toutefois conservés comme valeurs par défaut.

L'éditeur de code utilisé ici est SublimeText3.

Plan du tuto

Ajout du bouton de paramètres étendus dans chaque node.
Installation de SublimeText.
Seeders : peuplement initial des fichiers yaml.
Principe de fonctionnement.
Implémentation dans show_matplotlib.py.
Paramétrage des nodes de type Signaux.
Paramétrage des nodes de type Plots.

1 - Ajout du bouton de paramètres étendus dans chaque node :

Retour au plan

Ouvrir le graphe Signaux. Il doit être vide puisque nous avons supprimé tous les .pkl.
Recréer un graphe identique à celui du dernier tuto.

L'ajout du bouton est fait dans les paramètres communs, juste après le titre du node.
CtrlNode.get_default() :

    def get_default(self):
        """ Titre du node et couleurs des 'socket_out' pour chaque type de node. """
        """ Complétée par les classes dérivées avec leurs paramètres statiques et dynamiques. """

        """ 1) Paramètres communs : Titre, bouton et autant de couleurs que de sorties. """
        d_default = {
            'Titre du node': 'Choisir un titre',
            '*🔆': ''        # Un astérisque devant indique qu'il s'agit d'un bouton.
        }
        d_colors = dict()
        for d_output in self.ld_outputs:
            if isinstance(d_output, dict):
                d_colors[d_output['label']] = self.default_color
        if d_colors:
            d_default['Couleurs'] = d_colors

        """ 2) Ajout de paramètres fixes spécifiques au type de node. """
        d_default.update(self.fixed_params())  # méthode fixed_params()

        """ 3) Ajout des paramètres dynamiques, qui dépendent des signaux entrants. """
        d_default.update(self.dynamic_params)  # propriété dynamic_params

        """ Dictionnaire complet. Paramètres : fixes communs + fixes spécifiques + dynamiques. """
        return {self.main_key: d_default}

La prise en compte du type bouton (signalé par un astérisque devant l'icone), n'est pas prévue dans l'affichage des paramètres.
Nous allons remédier à cela en modifiant la méthode Parameters.dic2params() :

    def dic2params(self):
        r""" La valeur de retour est une liste formatée pour satisfaire aux conditions imposées par pyqtgraph.Parameter.
            Cette liste contient un ou plusieurs dictionnaires, contenant à leur tour :
                - Des paramètres (nom, type, valeur par défaut, valeur réelle, paramètres optionnels)
                - Des 'children' de type 'group' qui contiennent à leur tour une liste au même format. <-- list()
            L'ensemble des paramètres constitue donc une arborescence (donc hiérarchique) assez complexe.
            Voir exemple : D:\anaconda\envs\robot\Lib\site-packages\pyqtgraph\examples\parametertree.py
        """
        def _compute_val(l_keys, key, val):
            """ Cette méthode produit un dictionnaire (5 clés ou plus) selon les exemples ci-après :
            Exemple1 :
                - Avec  l_keys = ["Paramètres du graphe 'Londres'"]
                        key = "Nom de l'onglet"
                        val = "Choisir un nom"
                - On obtient : dic = {
                        'name': "Nom de l'onglet",
                        'default': 'Choisir un nom',    # Provient des valeurs par défaut (od_default).
                        'value': 'Stratégie 01',        # Provient des valeurs réelles (od_real).
                        'l_keys': ["Paramètres du graphe 'Londres'", "Nom de l'onglet"],
                        'type': 'str'
                        }
            Exemple2 :
                - Avec  l_keys = ["Paramètres du graphe 'Londres'", 'Épaisseurs']
                        key = "Traits"
                        val = [1.1, {'step': 0.1, 'limits': (0.1, 3.0)}]
                - On obtient : dic = {
                        'step': 0.1,
                        'limits': (0.1, 3.0),
                        'name': 'Traits',
                        'default': 1.1,
                        'value': 1.0,
                        'l_keys': ["Paramètres du graphe 'Londres'", 'Épaisseurs', 'Traits'],
                        'type': 'float'
                        }
            """
            dic = dict()
            if isinstance(val, list):
                if len(val) != 2 or not isinstance(val[1], dict):
                    return False
                dic = val[1]
                val = val[0]
                if 'values' in dic:
                    dic['type'] = 'list'        # Liste de choix.
            if key[0] == '$':
                dic['type'] = 'text'            # Champ texte multilignes.
                key = key[1:]
            elif key[0] == '*':
                dic['type'] = 'action'          # Un champ de type action est un bouton.
                key = key[1:]
            dic['name'] = key
            dic['default'] = val
            dic['value'] = self.od_real.read([self.o_parent.s_id] + l_keys + [key], dic['default'])
            dic['l_keys'] = l_keys + [key]
            if 'type' not in dic:               # Si ce n'est pas une liste ...
                if isinstance(val, bool):
                    dic['type'] = 'bool'
                elif isinstance(val, int):
                    dic['type'] = 'int'
                elif isinstance(val, float):
                    dic['type'] = 'float'
                elif isinstance(val, str):
                    if val and val[0] == '#':
                        dic['type'] = 'color'
                        dic['default'] = pg.mkColor(dic['default'])
                        dic['value'] = pg.mkColor(dic['value'])
                    else:
                        dic['type'] = 'str'     # ... c'est un str.
            return dic

        def _build_params(default_in, list_out, l_keys):
            """ Fonction récursive.
            :param default_in: Sous-dictionnaire des valeurs par défaut en entrée.
            :param list_out: Liste en sortie, formatée pour ParameterTree. Modifiée 'in place'.
            :param l_keys: clés 'à plat' (liste) des dictionnaires od_default et od_real.
            :return: list_out, modifiée 'in place'.
            """
            for key, val in default_in.items():
                if isinstance(val, dict):
                    branche = {'name': key, 'type': 'group', 'children': []}
                    list_out.append(branche)
                    l_keys.append(key)          # Ajout d'une clé pour traiter la descendance.
                    _build_params(val, branche['children'], l_keys)
                    del(l_keys[-1])             # Descendance traitée => suppression de la dernière clé.
                else:
                    """ Traitement déporté pour simplifier la compréhension du code. """
                    dic = _compute_val(l_keys, key, val)    # Retourne un dictionnaire, sauf si erreur.
                    if isinstance(dic, dict):
                        list_out.append(dic)

        l_params = list()
        _build_params(copy.deepcopy(self.od_default), l_params, [])
        return l_params

La prise en compte du type bouton a été ajouté à la fonction interne _compute_val().

Vérifier, en affichant les paramètres (voir image au dessus, Bouton des paramètres avancés.)
Chaque node possède un bouton dans ses paramètres mais il reste à coder le clic.

Code lors du clic sur le bouton :

Le bouton faisant partie des paramètres, son interception se fera dans la méthode refresh() de CtrlNode.
La méthode CtrlNode.yaml() est alors appelée ...
oui mais ... celle-ci a besoin de la méthode get_yaml_files() pour récupérer les fichiers yaml.

Par conséquent, nous allons remplacer la méthode refresh() par 3 méthodes.
Remplacer CtrlNode.refresh() par ce code:

    def get_yaml_files(self):
        py_file = os.path.basename(self.child_file)
        seeder = self.child_file.replace(py_file, f'{py_file[:-3]}_seeder.yaml')

        path_node = f"{__file__.split('pc')[0]}backups/{self.o_scene.graph_name}/node{self.id}"
        extended_params = os.path.abspath(f'{path_node}/{self.id}-{py_file[:-3]}.yaml')

        return extended_params, seeder

    def yaml(self):
        """ Méthode appelée lorsqu'on clique sur le bouton '🔆'. Lancement de l'appli associée à '.yaml'. """
        extended_params, seeder_file = self.get_yaml_files()
        path_node = os.path.dirname(extended_params)
        os.makedirs(path_node, exist_ok=True)
        if not os.path.exists(extended_params):
            """ Création du fichier de paramètress étendus en yaml : copie du seeder si possible, sinon vide. """
            if os.path.exists(seeder_file):
                shutil.copyfile(seeder_file, extended_params)
            else:
                with open(extended_params, 'w'):
                    pass
        if not os.path.exists(extended_params):
            return
        """ Lancement du fichier avec application associée. """
        os.startfile(extended_params)

    def refresh(self, l_keys):
        if l_keys[-1] == '🔆':
            self.yaml()
        elif l_keys[-1] == 'Titre du node':
            """ Titre du node. """
            self.o_grnode.set_title()

        elif l_keys[-2] == 'Couleurs':
            """ Couleur des sockets et des edges. """
            self.set_colors(l_keys[1:])

        else:
            """ Fin de refresh - Appel conditionnel à infrastructure(). """
            if self.b_chk and (l_keys[0] == 'infrastructure' or l_keys[-1] == 'Signal actif'):
                """ Les nodes de type générateur doivent insérer le mot 'infrastructure'
                en 1ère place dans la liste l_keys[], car ils n'ont pas 'Signal actif' dans leurs paramètres. """
                self.o_scene.infrastructure()

            """ Tous les paramètres, autres que le titre et les couleurs, influencent les calculs. """
            self.o_scene.recalculate()

shutil doit être importé.

Attention ! le node Plots est spécial : son fichier de paramètres étendus n'est pas plots.yaml.

En effet, ce fichier de paramètres dépend de l'interface choisie.
Ce sera : matplotlib.yaml, pyqtgraph.yaml, bokeh.yaml, etc.

Par conséquent, la méthode qui fournit le nom du fichier yaml get_yaml_files() doit être surchargée dans plots.py.
plots.py > Node.get_yaml_files() :

    def get_yaml_files(self):
        py_file = os.path.basename(__file__)
        seeder_name = f"{self.get_param(['Fenêtre', 'Interface']).lower()}"
        seeder = __file__.replace(py_file, seeder_name) + '_seeder.yaml'
        path_node = f"{os.path.dirname(__file__).split('nodes')[0]}backups/{self.o_scene.graph_name}/node{self.id}"
        extended_params = os.path.abspath(f'{path_node}/{self.id}-{seeder_name}.yaml')
        return extended_params, seeder

Etudier ce code pour bien le comprendre.
En cliquant sur le bouton, vous aurez peut-être cette erreur :
OSError: [WinError 1155] Aucune application n’est associée au fichier spécifié pour cette opération: 'D:\\Robot\\backups\\Signaux\\node1\\1-signaux.yaml'

Ce problème sera résolu dès que vous aurez associé un éditeur de code à l'extension .yaml.
Tout éditeur de code fera l'affaire, pourvu qu'il soit léger.
Le point suivant montre l'utilisation de SublimeText. Ce n'est pas une obligation, mais une simple suggestion.

2 - Installation de SublimeText :

Retour au plan

Installer, si ce n'est déjà fait, SublimeText3.
De base, le langage yaml est reconnu par SublimeText. Il est donc inutile d'ajouter un plugin.
- Voir menu > view > syntax
Dans Windows, associer les extensions Yaml à SublimeText.
Vérifier :
- Créer un fichier avec l'extension .yaml, n'importe où dans votre disque dur.
- Faire un double-clic dessus : le fichier s'affiche dans SublimeText.
Nous allons ajouter 3 raccourcis-clavier dans SublimeText :
- Ctrl + s pour enregistrer tous les onglets ouverts (comme sur Pycharm).
- Ctrl + q pour n'enregistrer que l'onglet courant.
- Ctrl + / (du pavé numérique) pour commenter / décommenter (comme sur Pycharm).
Pour ce faire, aller dans le menu > Preferences > Key Bindings
- La fenêtre qui apparaît est composée de 2 volets, celui de gauche montre les raccourcis-clavier protégés en écriture.
- Le volet de droite permet de surcharger ces raccourcis. Copier ceci :
```
[
	{ "keys": ["ctrl+s"], "command": "save_all" },
	{ "keys": ["ctrl+q"], "command": "save" },
	{ "keys": ["ctrl+keypad_divide"], "command": "toggle_comment", "args": { "block": false } }
]
```

3 - Seeders : peuplement initial des fichiers yaml

Retour au plan

Chaque node du graphe peut avoir un fichier yaml avec des paramètres par défaut, ce qui permet de ne pas partir de zéro.
Ces fichiers de peuplement initial doivent exister dans votre projet, et doivent être créés manuellement.
Ils peuvent être créés avec Pycharm, qui reconnait également Yaml.

Créer ces 2 fichiers.
/nodes/generateurs/signaux/signaux_seeder.yaml :

Sinus:
  Amplitude: 20
  Points par période: 100
Cosinus:
  Amplitude: 20
  Points par période: 100
Carré:
  Amplitude: 20
  Points par période: 100
Triangle:
  Amplitude: 20
  Points par période: 100
Dent de scie montante:
  Amplitude: 20
  Points par période: 100
Dent de scie descendante:
  Amplitude: 20
  Points par période: 100

/nodes/afficheurs/plots/matplotlib_seeder.yaml :

Fenêtre:
  # Redémarrer pour la prise en compte des paramètres de la fenêtre.

  # Styles disponibles, faire : [print(style) for style in plt.style.available]
  # ['seaborn', 'Solarize_Light2', '_classic_test_patch', 'bmh', 'classic', 'dark_background', 'fast', ...]
  style: seaborn

  # Pour voir tous les paramètres disponibles, faire: Dictionary(rcParams).print()
  # (Vérifier l'import : from matplotlib import rcParams)
  rcParams:
    toolbar: 'toolbar2'    # 'None', 'toolbar2', 'toolmanager'

# Types de graphiques -> plt.{x} : plot, hist, pie, bar, scatter
# Exemples d'attributs : https://python.doctor/page-creer-graphiques-scientifiques-python-apprendre
#   - plt.grid(True)
#   - plt.text(150, 6.5, r'Danger')
#   - plt.xlabel('Vitesse')
#   - plt.ylabel('Temps')
#   - plt.legend()
#   - plt.annotate('Limite', xy=(150, 7), xytext=(165, 5.5), arrowprops={'facecolor':'black', 'shrink':0.05})

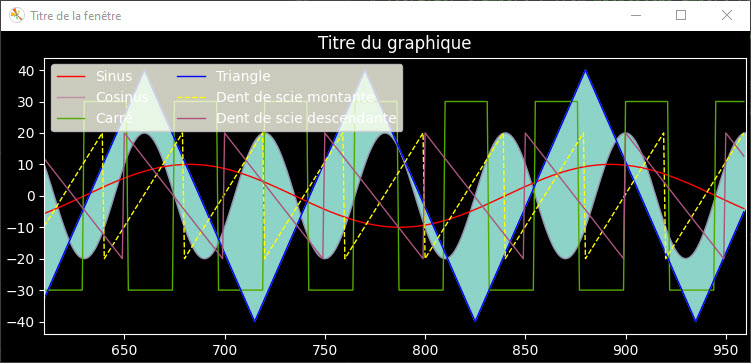

Entrée 0:
  fill between:
    lines:                # Seuls les 2 premiers éléments de la liste sont pris en compte.
      - Signaux1-Carré
      - 5                # Nom de signal ou nombre.
      # - Signaux1-Triangle
      - Signaux1-Cosinus
    color: C0   # C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 - https://matplotlib.org/2.0.2/users/colors.html
  Signaux1-Cosinus:   # Lines2D : https://matplotlib.org/stable/api/_as_gen/matplotlib.lines.Line2D.html
    alpha: .4
Entrée 1:
Entrée 2:
Entrée 3:
Entrée 4:
Entrée 5:
Entrée 6:
Entrée 7:

Ces fichiers ne seront utilisés que lorsqu'on clique le bouton des paramètres étendus d'un nouveau node.
- Les fichiers de peuplement, ou seeders, sont dans les dossiers des types de nodes : /nodes/...
- Les fichiers de travail, ou de prod., sont dans les dossiers des graphes : /backups/ ...
Vérifier :
- Supprimer les éventuels fichiers .yaml du dossier /backups/Signaux/ et des sous-dossiers de nodes.
- Poste de contrôle : cliquer sur le bouton des paramètres du node Plots-0, puis du node Signaux-1.
- Les fichiers yaml affichés par SublimeText (un par onglet) sont bien pré-remplis.

4 - Principe de fonctionnement

Retour au plan

Chaque type de node a un traitement paramétré. Prenons, pour l'exemple, un additionneur à n entrées.
- Le traitement est une simple addition de signaux : a₁*x₁ + a₂*x₂ + ... + a_n*x_n, soit Σa_i*x_ipour i de 1 à n.
- Les a_i sont des coefficients de pondération, et pourraient être des paramètres yaml.
- La somme pondérée est une fonction propre à cet additionneur.
On aurait donc intérêt à créer une classe pour chaque type de node, avec une classe-mère pour les traitements factorisés.
- Si, par exemple, votre graphe contient 3 additionneurs, alors cette classe serait instanciée 3 fois.

Nous allons donc créer une classe-mère yaml_parent.py > YamlParent ...
... à la racine de /nodes/ → /nodes/yaml_parent.py :

from functions.utils import Dictionary
import yaml


class YamlParent:
    def __init__(self, yaml_file):
        self.yaml_file = yaml_file
        self.od_params = Dictionary()
        self.od_yaml = Dictionary()
        self.set_yaml()

    def set_yaml(self, od_params=None):
        """ Affectation de 2 membres : od_params et od_yaml. """
        self.od_params = Dictionary() if od_params is None else od_params
        try:
            with open(self.yaml_file, 'r', encoding='utf-8') as yml:
                self.od_yaml = Dictionary(yaml.safe_load(yml))
        except FileNotFoundError:
            pass

Le package PyYAML doit être installé.

... et 2 classes dérivées : signaux_yaml.py > YamlParams et matplotlib_yaml.py > YamlParams ...
... que nous localiserons dans le même dossier que leur seeder.
/nodes/generateurs/signaux/signaux_yaml.py :

from nodes.yaml_parent import YamlParent


class YamlParams(YamlParent):
    def __init__(self, yaml_file):
        super().__init__(yaml_file)

    def get_params(self, signal_name):
        default_period = self.od_params.read('Points par période')
        default_amplitude = self.od_params.read('Amplitude')
        period = self.od_yaml.read([signal_name, 'Points par période'], default_period)
        amplitude = self.od_yaml.read([signal_name, 'Amplitude'], default_amplitude)
        return period, amplitude

/nodes/afficheurs/plots/matplotlib_yaml.py :

from nodes.yaml_parent import YamlParent
import numpy as np


class YamlParams(YamlParent):
    def __init__(self, yaml_file):
        super().__init__(yaml_file)

    def get_rcparams(self):
        rc_params = self.od_yaml.read(['Fenêtre', 'rcParams'])
        if not isinstance(rc_params, dict):
            rc_params = dict()
        return rc_params

    def get_style(self):
        return self.od_yaml.read(['Fenêtre', 'style'], 'seaborn')

    def line_params(self, o_line):
        """
        :param o_line: objet Line2D, auquel on a ajouté un membre :
                o_line.od = super-dictionnaire des paramètres du dockable.
        :return: NA.
        On a ici 2 super-dictionnaires exploitables :
            - o_line.od = dockable des paramètres du PC : seulement la grappe concernant cette courbe (line).
            - self.od_yaml = paramètres du fichier yaml éditable manuellement.
        Code libre, à compléter au fur et à mesure des besoins du yaml.
        """
        l_key_line = [o_line.od.read('Entrée'), o_line.name]

        """ alpha (transparence) """
        alpha = self.od_yaml.read(l_key_line + ['alpha'], None)
        if alpha is not None:
            o_line.set_alpha(alpha)

    def subplot_params(self, o_axe):
        """
        :param o_axe: objet subplot, auquel on a ajouté des membres :
                o_axe.o_calc = objet 'Calcul'
                o_axe.d_columns['Entrée'] = num entrée
                o_axe.d_columns[{nom courbe}] = n° de colonne dans tableau numpy.
        :return:
        """
        name_input = f"Entrée {o_axe.d_columns['Entrée']}"
        try:
            o_axe.filled.remove()
        except (Exception,):
            pass
        fill_between = self.od_yaml.read([name_input, 'fill between'], None)
        if fill_between is not None:
            try:
                line0 = fill_between['lines'][0]
                line1 = fill_between['lines'][1]
                y = o_axe.o_calc.np_array
                x = np.arange(y.shape[0])
                color = fill_between['color']
                y0 = y[:, o_axe.d_columns[line0]] if isinstance(line0, str) else line0
                y1 = y[:, o_axe.d_columns[line1]] if isinstance(line1, str) else line1
                o_axe.filled = o_axe.fill_between(x, y0, y1, color=color)
            except (Exception,):
                pass

Nous devrons, par la suite, faire la même chose pour chaque type de node (existant et à venir).

5 - Implémentation dans show_matplotlib.py

Retour au plan

Supprimer cette propriété et ces 3 méthodes :
- @property ShowMatPlotLib.l_watched()
- ShowMatPlotLib.setup()
- ShowMatPlotLib.show_anim()
- ShowMatPlotLib.watch()

Remplacer la méthode __init__() par les 5 méthodes suivantes : __init__(), setup(), show_anim(), watcher() et watch().
ShowMatPlotLib.__init__() :

    def __init__(self):
        super().__init__()
        self.graph_name = sys.argv[1]
        self.node_id = int(sys.argv[2])
        self.parent_pid = int(sys.argv[3])
        self.figure_title = ''
        self.final_path = ''
        self.lod_calc = list()  # lod_calc = Liste des modèles de calcul (un par entrée) affectés à ce node (des pkl).
        self.o_yaml = None      # Instance de la classe Yaml de matplotlib
        self.l_files_ante = list()
        self.od_config = None
        self.od_config_ante = Dictionary()
        self.lo_calc = [None for _ in range(8)]  # Liste d'objets 'Calcul' des nodes directement connectés (8 entrées)
        self.ut = None
        self.k = 0
        self.fig = None
        self.ax = [None for _ in range(8)]        # Liste de 8 valeurs (les axes, ou graphiques : 1 par entrée)
        self.gridspec = None
        self.line = None
        self.style = None
        self.geometry = None
        self.paused = False
        self.b_busy = False
        self.nb_points = 350
        self.delay = 50
        self.listen = QTimer()
        self.anim = QTimer()
        self.setup()

    # noinspection PyUnresolvedReferences
    def setup(self):
        """ Chemin complet du node final 'Plots' contenant les modèles de calculs. """
        bk_path = os.path.dirname(__file__).replace('show', 'backups')  # Dossier de backup.
        self.final_path = os.path.normpath(os.path.join(bk_path, self.graph_name, f'node{self.node_id}'))  # 'Plots'
        self.ut = Utils(self.final_path)

        """ Fichier de configuration, éditable manuellement en yaml. """
        # [print(style) for style in plt.style.available]   # Décommenter pour voir la liste des styles disponibles.
        # Dictionary(rcParams).print()                      # Décommenter pour voir la liste des paramètres disponibles.
        yaml_file = os.path.normpath(f'{self.final_path}/{self.node_id}-matplotlib.yaml')
        self.o_yaml = YamlParams(yaml_file)
        rc_params = self.o_yaml.get_rcparams()
        for key, val in rc_params.items():
            rcParams[key] = val
        plt.style.use(self.o_yaml.get_style())

        """ Initialisation de matplotlib.pyplot. """
        self.fig = plt.figure(constrained_layout=True)
        self.ax[0] = self.fig.add_subplot()
        """ Attribut 'pointer' ajouté à l'objet self.ax[0]. """
        self.ax[0].pointer = 0

        """ Restauration de l'état de la fenêtre. """
        self.ut.restore_state(self.mgr.window)

        """ Surveillance des fichiers '.pkl'. """
        self.watcher()

        """ Événements. """
        self.listen.timeout.connect(self.listener)
        self.anim.timeout.connect(self.show_anim)
        self.fig.canvas.mpl_connect('key_press_event', self.key_event)

        """ Boucles. """
        self.listen.start(1000)
        self.anim.start(self.delay)
        plt.show()

    # noinspection PyUnresolvedReferences
    def show_anim(self):
        """ Une entrée (num_input = 0) donc un seul graphique occupant tout l'espace de self.fig (de la fenêtre). """
        """ Ini. """
        num_input = 0
        o_calc = self.lo_calc[num_input]
        ax = self.ax[num_input]
        if o_calc is None or o_calc.b_busy or ax is None or self.b_busy:
            return
        self.b_busy = True          # Occupé. Évite une réentrance.

        """ Lecture des données à afficher : entre {pointer} et {pointer+nb_points}. """
        x = np.arange(ax.pointer, ax.pointer + self.nb_points)
        y = o_calc.np_array[ax.pointer: ax.pointer + self.nb_points]
        if y.shape[1] == 0:     # Nombre de courbes.
            self.b_busy = False     # Libre.
            return

        """ Limites x et y (abscisses et ordonnées). """
        ax.set_xlim(ax.pointer, ax.pointer + self.nb_points)            # Abscisses.
        y_min, y_max = np.min(y), np.max(y)
        y_padding = (y_max - y_min) * 0.05      # Marges top et bottom du graphique.
        y_min, y_max = y_min - y_padding, y_max + y_padding
        ax.set_ylim(y_min, y_max)                                       # Ordonnées.

        """ Attribution des valeurs. """
        for o_line in ax.lines:
            if hasattr(o_line, 'attr'):
                num_col = int(o_line.attr['num_col'])
                o_line.set_xdata(x)
                o_line.set_ydata(y[:, num_col])

        """ Avancement du pointeur. """
        if len(ax.lines) > 0:   # Immobile si aucune courbe n'est affichée.
            ax.pointer += 1
        if ax.pointer > 90_000:     # Bouclage provisoire.
            ax.pointer = 0

        """ Affichage. """
        plt.draw()
        self.b_busy = False         # Libre.

    def watcher(self):
        """ Liste des éléments à surveiller (1 dossier + fichiers .pkl + fichiers .yaml).
        - Le dossier est self.final_path, dans les backups.
        - Les fichiers calc_*.pkl : un par entrée active de ce node d'affichage.
        - Les fichiers .yaml :
        A partir des fichiers calc_*.pkl présents dans le dossier self.final_path """
        l_pkl = [self.final_path+os.sep+calc for calc in os.listdir(self.final_path) if calc.startswith('calc_')]
        s_yaml = set()  # set() au lieu de list() pour s'affranchir des doublons.
        try:
            for pkl_file in l_pkl:
                with open(pkl_file, 'rb') as pk:
                    od_calc = Dictionary(pickle.load(pk))
                    for key, val in od_calc.items():
                        if isinstance(val, dict) and key.startswith('Node'):
                            yaml_file = val['Yaml file']
                            if os.path.isfile(yaml_file):
                                s_yaml.add(yaml_file)
        except (Exception,):
            pass

        graph_path = f"{os.path.dirname(__file__).replace('show', 'backups')}{os.sep}{self.graph_name}"
        l_nodes = [f'{graph_path}{os.sep}{node}' for node in os.listdir(graph_path) if str(node).startswith('node')]
        l_files = [graph_path] + l_nodes + l_pkl + list(s_yaml)     # Concaténation de 4 listes.
        if self.l_files_ante != l_files:
            self.l_files_ante = self.ut.deepcopy(l_files)
            self.ut.watch_file(l_files, self.watch)
            self.watch(l_pkl + list(s_yaml))

    def watch(self, l_files=None):
        b_has_files = False
        for folder in l_files:
            if os.path.isfile(folder):
                b_has_files = True
                break
        if not b_has_files:
            self.watcher()
            return

        """ Lecture de tous les calc_*.pkl (un par entrée) et écriture de leur contenu dans une liste. """
        l_pkl = [self.final_path+os.sep+calc for calc in os.listdir(self.final_path) if calc.startswith('calc_')]
        lod_calc = list()
        try:
            for pkl_file in l_pkl:
                with open(pkl_file, 'rb') as pk:
                    lod_calc.append(Dictionary(pickle.load(pk)))
        except (Exception,) as e:
            pass

        """ Ajout d'un drapeau dans un node si son .yaml a été modifié. """
        for file in l_files:
            if file[-5:].lower() == '.yaml':
                parts = file.split(os.sep)
                node_name = parts[-2].capitalize()
                for od_calc in lod_calc:
                    if node_name in od_calc:
                        # print(node_name)
                        od_calc.write([node_name, 'yaml updated'], True)

        """ La méthode self.update_figure() est chargée des mises à jour des calculs et des affichages. """
        if lod_calc != self.lod_calc:
            self.lod_calc = self.ut.deepcopy(lod_calc)
            self.update_figure()

Les modules YamlParams de Matplotlib et matplotlib.rcParams doivent être importés.

Dans l'état actuel du code, seuls 2 paramètres de la fenêtre générale de matplotlib sont opérationnels : la barre d'outils et le style.
Vérifier - Effectuer les actions suivantes.
- Lancer le poste de contrôle (run main).
- Cliquer sur Voir pour afficher le graphique matplotlib : par défaut, la fenêtre a une barre d'outils et le style 'seaborn'.
- Cliquer sur le bouton des paramètres étendus de Plots : La fiche 0-matplotlib.yaml apparaît dans SublimeText.
- Modifier le style, par exemple dark_background (Guillemets facultatifs).
- Affecter à rcParams/toolbar, la valeur 'None' (Guillemets ou apostrophes obligatoires)
- Enregistrer (Ctrl + s).
- Comme indiqué au début du fichier yaml, pour les paramètres de la fenêtre (et seulement ceux-là), il faut relancer l'afficheur.
  - Par conséquent, cliquer sur Fermer puis sur Voir.
- Les paramètres ont bien été pris en compte.
Il faut implémenter l'objet yaml dans la classe Calcul des nodes. A titre d'exemple, nous traiterons ici les nodes de type Signaux et de type Plots.

6 - Paramétrage des nodes de type Signaux

Retour au plan

Ajouter comme argument le chemin du fichier Yaml dans CtrlNode.update_dcalc()

Méthode à modifier → CtrlNode.update_dcalc() :

    def update_dcalc(self, d_calc):
        if self.b_on:
            """ Propagation amont. """
            for o_socket_in in self.lo_sockets_in:
                o_socket_in.update_dcalc(d_calc)

        od_params = Dictionary(self.o_params.od_params[self.main_key])

        """ Construction du dictionnaire pour les calculs, à partir du od_params. """
        od_calc = Dictionary()
        path = 'nodes' + os.path.relpath(self.child_file).split('nodes')[1][:-3].replace(os.sep, '.')
        od_calc.write('Compute', self.type)
        od_calc.write('Yaml file', self.get_yaml_files()[0])
        od_calc.write('Compile from', path)
        od_calc.write('Checked', self.b_chk)
        for key in od_params.key_list():
            if key[0] == 'Titre du node' or key[0] == 'Couleurs' or key[0] == '*🔆':
                continue
            if key[-1] == '$Provenance du signal :':
                continue
            od_calc.write(key, od_params.read(key))

        """ Modification 'en place'. """
        d_calc[self.s_id] = dict(od_calc)

Modifier la ligne de compilation dynamique de l'objet calcul dans get_server_node().

Celle-ci consiste à ajouter comme argument du constructeur le fichier Yaml.
ShowMatPlotLib.get_server_node() : ← Lignes modifiées : d_context = ... et code = ...

    def get_server_node(self, od_calc):
        """
        :param od_calc: Dictionnaire de l'entrée appelante.
        :return: Tuple (Nom du node-serveur, Num entrée de moi-même (Node 'Plots')).
        """
        s_edges = od_calc.read('edges', None)   # Préfixe 's_' car les edges sont groupés dans un set().

        """ Recherche du socket_out emetteur (directement connecté au socket_in de ce node 'Plots'). """
        socket_from, socket_to = None, None
        for edge in s_edges:
            socket_to = edge[1]
            if socket_to[0] == self.node_id:
                socket_from = edge[0]
                break
        if socket_from is None or socket_to is None:
            return None, None

        node_sid = f'Node{socket_from[0]}'
        num_input = socket_to[1]
        if node_sid not in od_calc:
            return None, None
        if self.lo_calc[num_input] is not None:
            """ Retour si l'objet o_calc existe déjà.  """
            return node_sid, num_input

        """ Création de l'objet o_calc par compilation dynamique."""
        compile_from = od_calc.read([node_sid, 'Compile from'], None)
        d_context = {'yaml_file': od_calc.read([node_sid, 'Yaml file'])}
        code = f'from {compile_from} import Calcul; o_calcul = Calcul(yaml_file)'
        try:
            code = compile(code, '<string>', 'exec')
            eval(code, d_context)
            o_calcul = d_context['o_calcul']
            self.lo_calc[num_input] = o_calcul
            return node_sid, num_input
        except (Exception,):
            print(f'Erreur de compilation dans {compile_from}')
            return None, num_input

Par voie de conséquence, la classe Calcul des nodes doit être modifiée, pour traiter ce fichier yaml.
/nodes/generateurs/signaux/signaux.py > Calcul :

class Calcul(CtrlCalcul):
    """ ********** Le code ci-dessous ne concerne pas le poste de contrôle, mais seulement les calculs. ********** """
    def __init__(self, yaml_file):
        super().__init__()
        self.default_period = 0
        self.default_amplitude = 0
        self.len_buffer = 0
        self.o_yaml = YamlParams(yaml_file)

    def create_values(self, key, od_params):
        if self.b_busy:
            return True
        self.b_busy = True

        """ Grappe de od_params, concernant uniquement ce node (signaux). """
        od_self = self.new_od(od_params.read(key))
        self.o_yaml.set_yaml(od_self)     # Update du super-dictionnaire des paramètres (self.o_yaml.od_yaml).
        self.default_period = od_self.read('Points par période')
        self.default_amplitude = od_self.read('Amplitude')
        self.len_buffer = od_self.read('Taille buffer')

        """ Mise à jour des paramètres : dockable + yaml. """
        self.o_yaml.set_yaml(od_self)

        """ Liste de tous les signaux, actifs ou non : [Sinus, Cosinus, ...]. """
        l_sig_names = [signal_name for signal_name, val in od_self.items() if isinstance(val, bool)]
        for signal_name in l_sig_names:
            if signal_name == 'Checked':
                self.od_config.write(['Checked'], od_self.read('Checked', False))
            else:
                self.od_config.write([signal_name, 'actif'], od_self.read(signal_name, False))      # True ou False.
        if od_self.read('Sinus'):       # Case à cocher du dockable.
            self.d_signals['Sinus'] = self.get_sinus_wave(od_self)

        if od_self.read('Cosinus'):
            self.d_signals['Cosinus'] = self.get_cosinus_wave(od_self)

        if od_self.read('Carré'):
            pass    # à coder ...

        if od_self.read('Triangle'):
            pass    # à coder ...

        if od_self.read('Dent de scie montante'):
            pass    # à coder ...

        if od_self.read('Dent de scie descendante'):
            pass    # à coder ...

        """ Création, si inexistant, du tableau de sortie. """
        if self.np_array is None:
            self.np_array = np.empty((self.len_buffer, 0))

        for key, val in self.d_signals.items():
            if not self.od_config.read([key, 'actif'], False):
                continue        # Non traité si inactif.
            num_col = self.od_config.read([key, 'num_col'], None)
            if num_col is None:
                num_col = self.np_array.shape[1]
                self.np_array = np.hstack((self.np_array, val))
            else:
                """ Surcharge de la colonne num_col. """
                self.np_array[:, num_col:num_col+1] = val

            self.od_config.write([key, 'num_col'], num_col)

        self.b_busy = False
        return True

    def get_sinus_wave(self, od_self):
        period, amplitude = self.o_yaml.get_params('Sinus')
        nb_iter = self.len_buffer // (2 * period)
        x = np.linspace(0, 2 * np.pi, period + 1)[:-1]
        y = np.reshape(amplitude * np.sin(x), (period, 1))
        y = np.concatenate((y, y) * nb_iter)
        np_array = np.full((self.len_buffer, 1), np.nan)
        np_array[:y.shape[0]] = y   # Les dernières valeurs sont des nan.
        return np_array

    def get_cosinus_wave(self, od_self):
        period, amplitude = self.o_yaml.get_params('Cosinus')
        nb_iter = self.len_buffer // (2 * period)
        x = np.linspace(0, 2 * np.pi, period + 1)[:-1]
        y = np.reshape(amplitude * np.cos(x), (period, 1))
        y = np.concatenate((y, y) * nb_iter)
        np_array = np.full((self.len_buffer, 1), np.nan)
        np_array[:y.shape[0]] = y   # Les dernières valeurs sont des nan.
        return np_array

La classe YamlParams doit être importée.

7 - Paramétrage du node Plots

Retour au plan

Afin que les modifications du yaml soient prises en compte, il faut ajouter le chemin du fichier Yaml dans le dictionnaire de calculs du node Plots. On ajoute donc la clé Yaml file au dictionnaire.
plots.py > Node.recalculate() :

    def recalculate(self, num_input):
        d_calc = {'edges': set()}
        o_socket_in = self.lo_sockets_in[num_input]
        o_socket_in.update_dcalc(d_calc)
        od_params = self.new_od(self.o_params.od_params[self.main_key])
        od_calc = self.new_od()

        od_calc.write('Compute', self.type)
        od_calc.write('Yaml file', self.get_yaml_files()[0])
        od_calc.write('Checked', self.b_chk)
        for key in od_params.key_list():
            if key[0] == 'Titre du node' or key[0] == 'Couleurs' or key[0] == '*🔆':
                continue
            if key[-1] == '$Provenance du signal :' or key[-1] == "Nombre d'entrées":
                continue
            b_add = True
            if key[0].startswith('Entrée'):
                t_socket = self.id, int(key[0][7:])
                b_add = False
                for edge in d_calc['edges']:
                    if t_socket in edge:
                        b_add = True
                        break
            if b_add:
                od_calc.write(key, od_params.read(key))

        d_calc[self.s_id] = dict(od_calc)

        """ On n'enregistre le pkl que s'il a été modifié. """
        if d_calc != self.ld_calc[num_input]:
            fic_pkl = os.path.abspath(f'{self.path_node}/calc_{num_input}.pkl')
            try:
                with open(fic_pkl, 'wb') as pk:
                    pickle.dump(d_calc, pk, pickle.HIGHEST_PROTOCOL)
                    self.ld_calc[num_input] = self.deepcopy(d_calc)     # Mémorisation.
            except (Exception,):
                pass

La clé Yaml file a été ajoutée.

Dans le prochain tuto, le code sera étendu à plusieurs entrées du node Plots.
Pour l'instant, seule l'entrée 0 est codée, l'ajout d'entrées dans le node Plots provoquera des erreurs.
C'est pourquoi le yaml ne donne un exemple d'application que sur l'entrée 0.
Cet exemple produit un remplissage de couleur entre 2 valeurs :
- Une valeur sera un nombre ou bien le nom d'un signal (celui qui apparaît dans le dockable de paramètres du PC).
Cet exemple permet également de régler la transparence du cosinus : alpha = 0. à 1.
La classe YamlParams de matplotlib traite déjà cet exemple d'application.
- Vous devrez vous en inspirer pour la compléter au fur et à mesure de vos besoins.
Il reste à coder la méthode update_figure() de la classe ShowMatPlotLib.
- Cette méthode est composée de 6 parties numérotées, voir dernier tuto.
- Seule la partie 6 doit être modifiée, puisqu'elle traite des subplots et des courbes qu'ils contiennent.
- A vous de coder ...

... bon coding et bon courage !

Vérification

Barre d'outils retirée.
Style : dark_background.
6 signaux : amplitudes diverses, périodes diverses.

TDD : Inspirez-vous du développement piloté par les tests, utilisé en debut de cours, pour créer vous-même vos test avec pytest.

Snippets

Essayez de résoudre cette fonctionnalité par vous-même.
Consultez les réponses (snippets) seulement si vous n'avez pas trop de temps.

Paramétrage étendu

Bonjour les codeurs !

Commentaires & questions

Laissez vos commentaires et vos questions sur Youtube !
