Avant-propos

Debug :

• Bug 1 (oubli) :
  • Les checkbox sur les nodes n'ont pas d'effet sur undo & redo.
  • Solution : Lever le flag b_action en ajoutant cette ligne dans set_checked() ...
    ... avant le backup(), dans CtrlNode.set_checked() :

            self.o_scene.o_ur.b_action = True  # Ajout dans l'historique du "Undo-Redo".




• ---

  Bug 2, lors d'un Redo :
  • Afficher un graphe avec tous les éléments (nodes et edges) activés.
  • Supprimer un edge qui désactive au moins un node.
  • Faire Undo : Tout a l'air correct, l'edge est revenu, les nodes ont été réactivés.
  • Faire Redo :
    • L'edge disparaît, c'est normal ...
    • ... mais les nodes restent activés.
  • Solution :
    • Déplacer l'appel initial à infrastructure(), qui est dans le setup() de CtrlScene ...
    • ... vers CtrlScene.show_items(), à la fin.
  • Explication : En effet, on ne passe dans le setup() qu'une fois, lors de l'instanciation de la scène ...
  • ... alors que l'on appelle show_items() lors de l'instanciation mais aussi lors des Undo & Redo.

---

Description

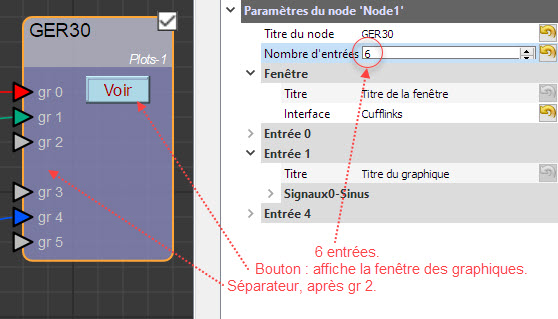

Nous voulons obtenir ceci.


• Par défaut, le nombre d'entrées est à 1. Vous pourrez donc, à la fin, supprimer plot.py et plot.png dans /nodes/afficheurs.
• Pour la mise au point :
  • Créer un nouveau graphe, pour ne pas polluer votre graphe en cours.
  • Se placer en mode DEBUG dans CtrlScene. Au début du fichier → DEBUG = True.
  • Remplacer la méthode CtrlScene.debug() par celle-ci :

        def debug(self):
            """ En cas d'erreur de compilation, passer b_compile à False pour connaître l'erreur. Tester les 2 cas. """
            b_compile = True
            """ 4 nodes et 3 edges. """
            if b_compile:
                """ Avec compilation dynamique. """
                self.o_pkl.od_pkl.clear()

                self.o_pkl.od_pkl.write(['Node0', 'path'], 'nodes.generateurs.histos')
                self.o_pkl.od_pkl.write(['Node0', 'position'], (-140, -80))     # Position du centre du node.

                self.o_pkl.od_pkl.write(['Node1', 'path'], 'nodes.generateurs.signaux')
                self.o_pkl.od_pkl.write(['Node1', 'position'], (-140, 0))

                self.o_pkl.od_pkl.write(['Node2', 'path'], 'nodes.generateurs.aleatoire')
                self.o_pkl.od_pkl.write(['Node2', 'position'], (-140, 80))

                self.o_pkl.od_pkl.write(['Node3', 'path'], 'nodes.afficheurs.plots')
                self.o_pkl.od_pkl.write(['Node3', 'position'], (100, -16))

                self.o_pkl.od_pkl.write('edges', {((0, 0), (3, 0)), ((1, 0), (3, 1)), ((2, 0), (3, 2))})

                self.show_nodes()
                self.show_edges()
            else:
                """ Sans compilation dynamique. """
                from nodes.generateurs.histos import Node
                o_h = Node(self, 'Node0', (-140, -80))                          # Position du coin haut-gauche du node.
                from nodes.generateurs.signaux import Node
                o_s = Node(self, 'Node1', (-140, 0))
                from nodes.generateurs.aleatoire import Node
                o_a = Node(self, 'Node2', (-140, 80))
                from nodes.afficheurs.plots import Node
                o_plots = Node(self, 'Node3', (100, 0))
                CtrlEdge(self, o_h.lo_sockets_out[0], o_plots.lo_sockets_in[0])
                CtrlEdge(self, o_s.lo_sockets_out[0], o_plots.lo_sockets_in[1])
                CtrlEdge(self, o_a.lo_sockets_out[0], o_plots.lo_sockets_in[2])



    Si nécessaire, passez b_compile à False pour voir les erreurs.

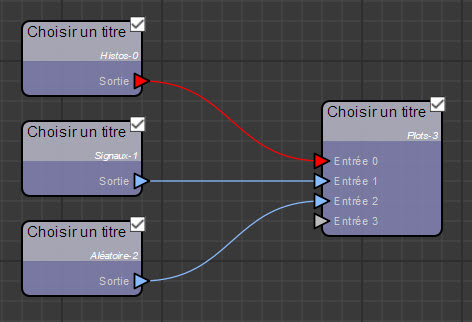

• Nous partons de cette base, pour aboutir, par modifications successives, au résultat à obtenir :
  • Nombre d'entrées : 1 à 8 (C'est une suggestion). Valeur par défaut : 1.
  • Séparateurs, codés 'en dur', dans une liste.
  • Bouton pour afficher une figure dans une autre fenêtre, contenant autant de graphiques que d'entrées.
    • Chaque graphique aura plusieurs courbes.
    • Pour cette autre fenêtre, on pourra choisir l'interface (cherchez sur internet). Libre à vous de modifier cette liste :
      Matplotlib, Pyqtgraph, Plotly, Bokeh, Cufflinks, Dash, Guiqwt, OpenCV, Seaborn.

---

Chaque type de node peut surcharger les méthodes fixed_params(), bundle_params() et my_params().

---

1. Nombre d'entrées et liste des séparateurs.
2. Affichage du node au lancement du projet.
3. Affichage en temps réel du node, pendant la modification de son nombre d'entrées.
4. Ajout du bouton dans le node.
5. Style du bouton.

---

• Ajout l'attribut l_sep_inputs dans l'init, avant l'appel du setup().
  plots.py > Node.__init__() :

          self.l_sep_inputs = [2]  # Emplacement des séparateurs


  Ici, un séparateur après l'entrée 2. Si la liste est vide ⇒ aucun séparateur.

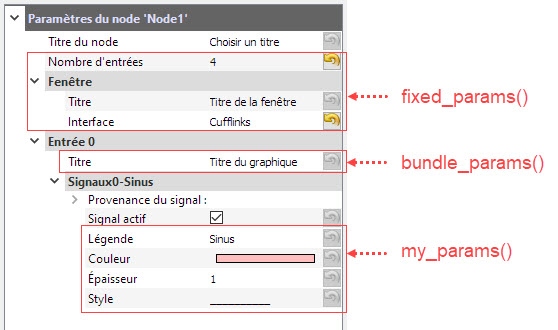

• Ajout de la méthode fixed_params(). La figure ci-dessus nous montre l'emplacement des paramètres dans l'arborescence.
  plots.py > Node.fixed_params() :

      def fixed_params(self):
          """ Valeurs par défaut. """
          return {
              "Nombre d'entrées": [1, {'step': 1, 'limits': (1, 8)}],
              'Fenêtre': {
                  'Titre': 'Titre de la fenêtre',
                  'Interface': ['Matplotlib', {'values': ['Matplotlib', 'Pyqtgraph', 'Plotly', 'Bokeh',
                                                          'Cufflinks', 'Dash', 'Guiqwt', 'OpenCV', 'Seaborn']}]
              }
          }


  Vous pouvez modifier le nombre d'entrées min et max - ici : (1, 8) - ainsi que la liste d'interfaces.


• Vérifier, en lançant le projet.
• Ajout de la méthode bundle_params().
  plots.py > Node.bundle_params() :

      def bundle_params(self):
          """ Valeurs par défaut. """
          return {
              'Titre': 'Titre du graphique',
          }




• Oui mais ... l'appel doit se faire dans la classe-mère :
  • Ajouter cette méthode.
    CtrlNode.bundle_params() :

        def bundle_params(self):
            """ - Renvoie un dictionnaire de paramètres pour chaque entrée.
                - Une entrée reçoit un faisceau de signaux (bundle). """
            return {}




  • Modifier une ligne dans la méthode dynamic_params(). Remplacer la ligne d_input = dict() par celle-ci.
    CtrlNode.dynamic_params() :

                d_input = self.bundle_params()  # Paramètres pour cette entrée.




• Vérifer. Les paramètres de Plots sont bien affichés comme sur l'image ci-dessus.
• La méthode my_params() est déja codée.
• Retirer le mode debug si la vérification est ok.

---

Retour au plan

• Le nombre d'entrées est dynamique. Sa valeur est enregistrée dans les paramètres.
• Il faut donc remplacer la @property ld_inputs, qui contient actuellement 4 entrées, par celle-ci.
  plots.py > Node.ld_inputs() :

      @property
      def ld_inputs(self):
          """ Lecture des paramètres pour connaître le nombre d'entrées. """
          nb_inputs = self.get_param(["Nombre d'entrées"], 1)     # 1 entrée par défaut.
          l_inputs = list()
          for k in range(nb_inputs):
              """ Ajout des entrées. """
              label = 'gr' if nb_inputs == 1 else f'gr {k}'
              l_inputs.append({'label': label, 'label_pos': (6, -10)})

              """ Ajout des séparateurs (on évite un séparateur en fin de liste). """
              if k in self.l_sep_inputs and k < nb_inputs - 1:
                  l_inputs.append('sep')

          return l_inputs




• Oui mais ... suite à une modification du nombre d'entrées dans les paramètres, il faut relancer le projet pour que celle-ci soit prise en compte.
• Nous devons donc coder une méthode qui prendra en charge l'affichage en temps réel du node → méthode rebuild().

---

Retour au plan

• Lorsque le nombre d'entrées est modifié dans le dockable des paramètres, son aspect ainsi que ses paramètres changent. Il faut :
  • Appeler une méthode pour redessiner le node avec le bon nombre d'entrées → méthode rebuild().
  • Réafficher les paramètres, mais avec un délai de 2 secondes, pour permettre à l'utilisateur de continuer à modifier le nombre d'entrées.
• Lorsqu'un paramètre est modifié, la méthode refresh() est appelée. Elle doit donc appeller rebuild() si le nombre d'entrées a changé.
  plots.py > Node.refresh() :

      def refresh(self, l_keys):
          if l_keys[-1] == "Nombre d'entrées":
              self.rebuild()
              """ L'entrée ajoutée ou retirée peut modifier l'infrastructure. """
              l_keys = ['infrastructure'] + l_keys
          super().refresh(l_keys)


  plots.py > Node.rebuild() :

      def rebuild(self):
          """ Reconstruction du node suite à un changement dynamique du nombre d'entrées. """
          """ Suppression des (sockets + edges) de ce node. """
          for o_socket in self.lo_sockets_in:
              lo_gredges = list(o_socket.get_gredges())
              if lo_gredges:
                  """ Suppression des éventuels edges connectés à ce socket. """
                  self.o_scene.o_grscene.removeItem(lo_gredges[0])
              """ Suppression du socket. """
              self.o_scene.o_grscene.removeItem(o_socket.o_grsocket)

          """ Nettoyage de la liste des entrées. """
          self.lo_sockets_in.clear()

          """ Redessine le node avec sa nouvelle hauteur. """
          ld_inputs = self.deepcopy(self.ld_inputs)
          nb_inputs = len(ld_inputs)
          h_title = self.d_display['geometry']['h_title']
          first_y = 16 * (1 + (h_title + 4) // 16)
          self.height = first_y + nb_inputs * 16 - 4  # Nouvelle hauteur.
          self.o_grnode.set_outline()

          """ Régénération de sockets. """
          for i, d_input in enumerate(ld_inputs):
              """ On complète les dictionnaires de base. Pas de séparateurs. """
              if isinstance(d_input, dict):
                  d_input['pos'] = True, i  # On ajoute l'emplacement. Tuple (input: True, num_position).
                  d_input['id'] = self.id, i  # On ajoute l'identifiant. Tuple (id_node, num_socket)
                  self.lo_sockets_in.append(CtrlSocket(self, d_input))  # Socket instancié et ajouté à la liste.

          """ Régénération des edges. """
          self.o_scene.show_edges()

          """ Dockable des paramètres : le nombre d'entrées a changé. """
          self.o_params.set_params()
          self.dt.delay(self.o_params.show_params, 2000)  # delay : Permet de continuer la saisie dans le dockable.


  (Importer CtrlSocket)


• Oui mais ... pour redessiner le node avec sa nouvelle hauteur, la méthode set_outline() est appelée dans UiNode.Cette méthode n'existe pas. Créons-la.
  UiNode.set_outline() :

      def set_outline(self):
          """ Crée ou recrée le cadre total du node, nécessaire lors du changement de taille dynamique (ex : plots). """
          n_round = self.o_node.d_display['geometry']['round']
          self.path_outline = QPainterPath()
          self.path_outline.addRoundedRect(0, 0, self.o_node.width, self.o_node.height, n_round, n_round)




---

Retour au plan

• Chaque node peut avoir du contenu spécifique permettant un affichage ou une interaction.
• Dans le cas du type Plots, c'est un simple bouton, qui permet d'afficher la fenêtre des graphiques.
• Afin de généraliser et de permettre à d'autres nodes d'incorporer divers widgets (zone de texte, case à cocher, etc.) :
  1. Général - On ajoute l'objet o_grcontent à CtrlNode.
     Ajouter ces lignes dans CtrlNode.__init__() :

             """ Contenu spécifique. """
             self.o_grcontent = None




  2. Général - On ajoute la méthode init_content() à UiNode.
     UiNode.init_content() :

         def init_content(self):
             if self.o_node.o_grcontent:
                 QGraphicsProxyWidget(self).setWidget(self.o_node.o_grcontent)




  3. Général - On appelle cette méthode au lancement.
     Ajouter ces lignes avant les flags, dans UiNode.init_ui() :

             """ Contenus spécifiques. """
             self.init_content()




  4. Propre à plots - Classe UiContentPlots.
     Copier cette classe à la fin du fichier plots.py :

     class UiContentPlots(QWidget):
         """ Widgets affichés dans le node (ici, un bouton). L'affichage est assuré par 'UiNode.initContent()'. """
         def __init__(self, o_parent):
             super().__init__()
             self.o_parent = o_parent

             """ Le style est dans qss """
             self.setGeometry(40, 38, 10, 10)
             self.layout = QVBoxLayout()
             self.layout.setContentsMargins(0, 0, 0, 0)  # g, h, d, b
             self.setLayout(self.layout)

             """ Bouton : le style est dans qss/nodestyle.qss. """
             self.button = QPushButton('Voir', self)
             self.button.setCursor(Qt.PointingHandCursor)
             self.layout.addWidget(self.button)
             self.button.clicked.connect(self.o_parent.show_figure)


     (Importer Qt, QWidget, QVBoxLayout et QPushButton)

  5. Propre à plots - Instancier cette classe au lancement, avec l'objet o_grcontent.
     plots.py > Node.setup() :

         def setup(self, child_file=__file__):
             self.o_grcontent = UiContentPlots(self)
             super().setup(child_file)


  6. Oui mais ... on a déclaré un événement (button.clicked) qui appelle la méthyode show_figure(), qui n'existe pas. On la crée.
     plots.py > Node.show_figure() :

         def show_figure(self):
             """ Désélection de tous les items de la scene, puis sélection de moi-même. """
             for item in self.o_scene.o_grscene.items():
                 item.setSelected(False)
             self.o_grnode.setSelected(True)

             ui_fig = self.get_param(['Fenêtre', 'Interface'])

             """ Code provisoire. """
             print(f'Affichage avec {ui_fig}.')




• Vérifier :

  • Le bouton s'affiche.

  • En cliquant dessus, on affiche bien le message "Affichage avec ..."

• Oui mais ... il n'est pas stylisé : couleurs, débordement ...

---

Retour au plan

• La framework Qt propose une stylisation de ses widgets, grace à du code qss, qui ressemble au css.
• La feuille de style, commune à tous les nodes, pourra être complétée au fur et à mesure.
• Elle est dans le fichier /pc/nodestyle.qss :

  /* Ctrl + clic -> https://github.com/Quick-Turn-Studio/CLionSupportForQt */
  UiContentPlots QPushButton {
      color: #ffaa0000;
      background : lightblue;
      width: 40px;
      height: 12px;
      padding-top: 1px;
      padding-bottom: 3px;
  }
  UiContentPlots > QPushButton:hover {
      color: white;
      background : #800000;
  }




• L'appel et la prise en compte de ce fichier est fait dans le setup() de la première classe du projet : UiMain.
  Insérer au début de UiMain.setup() :

          """ Feuille de style. """
          with open('nodestyle.qss', 'r', encoding='utf-8') as file:
              QApplication.instance().setStyleSheet(file.read())




• Vérifier :



---
